2500 kVA Transformer-0.6/13.8 kV|USA 2025

01 Pangkalahatan

1.1 Paglalarawan ng Proyekto

Ang 2500 kVA three phase pad mounted transformer ay naihatid sa Canada noong 2025. Ang rated power ng transformer ay 2500 kVA na may KNAN cooling. Ang mataas na boltahe ay 13.8GRDY/7.97 kV na may ±2*2.5% tapping range (NLTC), ang mababang boltahe ay 0.6Y/0.346 kV, bumuo sila ng vector group ng YNyn0.

Ipinagmamalaki naming ipakilala itong 2500kVA pad-na naka-mount na transformer, na pinagsasama ang mataas na kahusayan, pagiging maaasahan, at pagpapanatili ng kapaligiran, na ginagawa itong angkop para sa pamamahagi ng kuryente sa lungsod, komersyal, at pang-industriya na mga aplikasyon. Sumusunod ang produkto sa mga pamantayan sa kahusayan ng enerhiya ng DOE 2016, na nakakamit ng kahanga-hangang kahusayan na hanggang 99.53%. Gumagamit ito ng environment friendly na FR3® natural ester insulating oil, na nag-aalok ng mataas na kaligtasan sa sunog (K4 class) at biodegradability. Tinitiyak ng mahusay na pagganap ng thermal at kontrol sa pagtaas ng temperatura nito ang pangmatagalang-stable na operasyon.

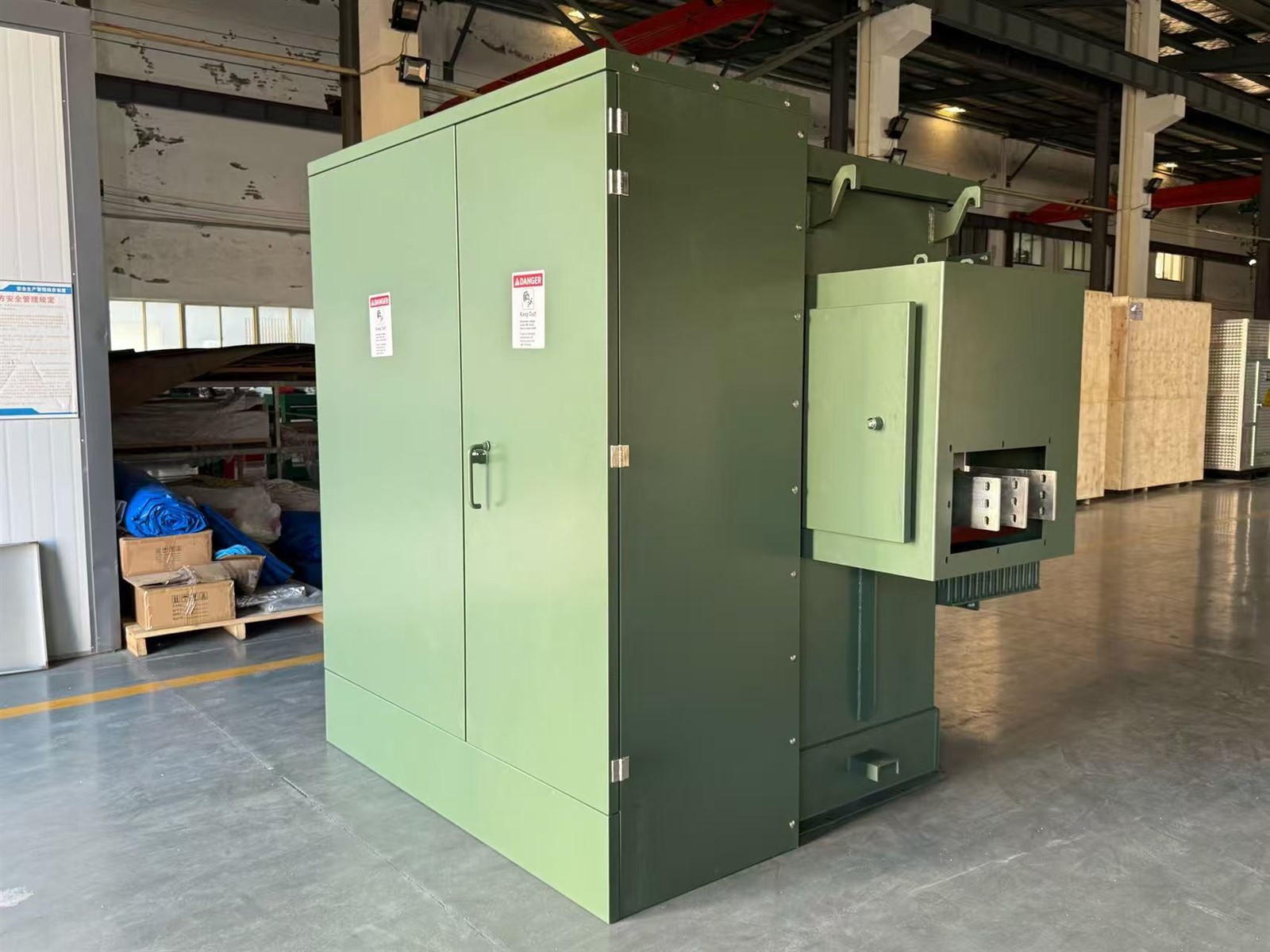

Sa mataas na-voltage side, nagtatampok ito ng 600A integrated plug-in bushing, nilagyan ng neutral na porcelain bushing at pinagsamang dalawang-hole spade-type na copper bar, na nagbibigay ng secure at maaasahang mga koneksyon. Ang mababang-boltahe na bahagi ay nilagyan ng resin-cast bushings at sampung-hole high-kasalukuyang copper bar, na tinitiyak ang matatag na konstruksyon at madaling pag-install. Ang makabagong side-disenyo ng outlet ay nakakatipid ng espasyo at kumpleto sa mga hanay ng koneksyon na mga copper bar at protective cover, na tinitiyak ang kaligtasan sa pagpapatakbo. Bukod pa rito, ang dalawang grounding bushing ay kasama para sa grounding screen sa pagitan ng mataas at mababang boltahe at para sa neutral point grounding, na nag-aalok ng komprehensibong disenyo upang matugunan ang iba't ibang mga kinakailangan sa saligan.

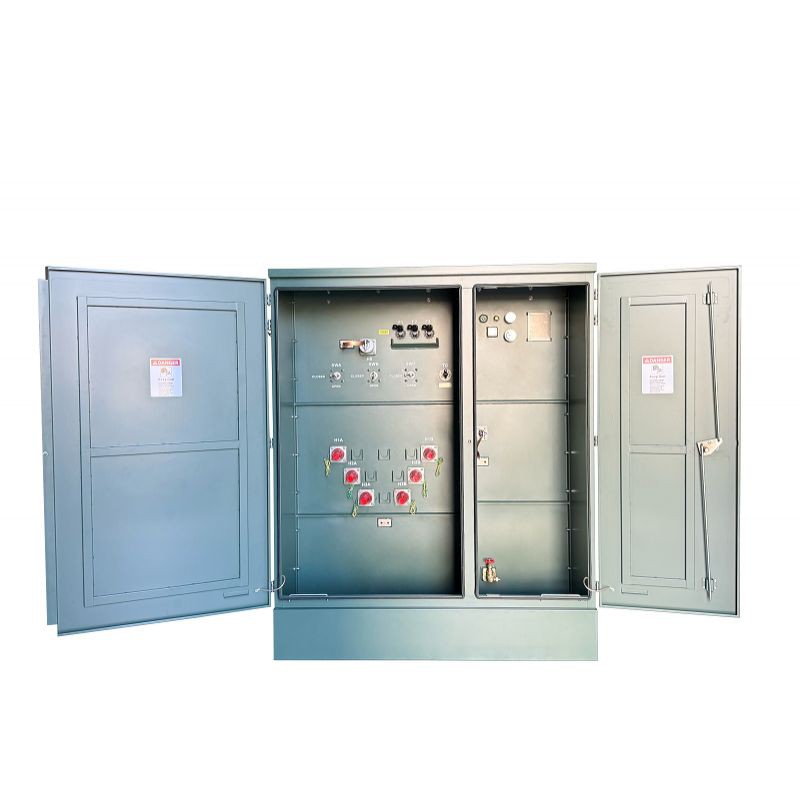

Pinagsasama ng enclosure ang tatlong dalawang-position load break switch, tatlong surge arrester, isang grounding shield system, at isang nitrogen barrier system, na naghahatid ng kumpletong proteksyon at flexible na operasyon. Ang unit na ito ay isang mainam na pagpipilian para sa modernong pagtatayo ng power grid, na nag-aalok ng mataas na kahusayan, kaligtasan, at pagiging maaasahan.

1.2 Teknikal na Detalye

2500 kVA pad mounted transformer specifications type at data sheet

1.3 Mga guhit

2500 kVA pad mounted transformer diagram drawing and size.

02 Paggawa

2.1 Core

Nagtatampok ang 2500kVA pad-transformer na ito ng tatlong-phase five-limb core na ginawa mula sa mataas na-kalidad na cold-rolled grain-oriented silicon steel laminations. Ang disenyo ng limang-limb ay epektibong binabawasan ang pag-aatubili sa core at walang-pagkawala ng pag-load, habang makabuluhang pinaliit ang magnetic flux leakage at harmonic na nilalaman sa core. Ang dalawang karagdagang side limbs ay nagsisilbing mababang-impedance path para sa ikatlong-harmonic flux, sa gayon ay pinipigilan ang pagbaluktot ng waveform ng boltahe at tinitiyak ang mataas-kalidad na power output. Ang core ay nagpapakita ng mahusay na magnetic symmetry at mekanikal na katatagan, na may kakayahang makayanan ang maiikling{15}}mga epekto ng circuit at bawasan ang ingay sa pagpapatakbo. Ang matatag na disenyong ito ay nagbibigay ng matibay na pundasyon para sa napakahusay, makinis, at mababang{17}}operasyon ng transformer.



2.2 Paikot-ikot

Ang mababang - boltahe na winding ay gumagamit ng proseso ng foil winding, at ang foil ay may mahusay na electrical conductivity, na maaaring mapabuti ang kasalukuyang kahusayan sa paghahatid; ang mataas na - boltahe na paikot-ikot ay may wire - na istraktura ng sugat, na maaaring matugunan ang mga kinakailangan ng mataas na - boltahe na paghahatid ng kuryente. Ang itaas at mas mababang bahagi ng paikot-ikot ay naayos at pinipiga ng mga plate na bakal. Sa katigasan ng mga bakal na plato, ang paikot-ikot ay tinitiyak na mapanatili ang isang matatag na hugis at istraktura sa panahon ng kasunod na pagproseso at paggamit. Pagkatapos mabuo, maaaring alisin ang mga plate na bakal, upang ang paikot-ikot ay nakakatugon sa pangkalahatang mga kinakailangan sa pagpupulong ng transpormer at tinitiyak ang pagganap ng elektrikal at mekanikal na katatagan ng transpormer.



2.3 Tangke

Ang tangke ay ginawa mula sa corrosion-resistant steel at nagtatampok ng ganap na selyadong, mababang-profile na disenyo. Tapos sa Equipment Green (Munsell 9 GY 1.5/2.6), nagbibigay ito ng tibay at proteksyon sa kaagnasan. Puno ng FR3® natural ester fluid para sa pinahusay na paglamig at kaligtasan sa sunog, ang tangke ay sumasailalim sa mahigpit na pag-leak-proof na pagsubok upang matiyak ang pangmatagalang-pagkakatiwalaan sa mga hinihinging kapaligiran.



2.4 Pangwakas na Pagtitipon

Ang panghuling pagpupulong ng pad-na naka-mount na transpormer na ito ay nagsisimula sa pag-assemble ng aktibong bahagi: ang mga paikot-ikot ay tiyak na naka-mount sa mga core column, na sinusundan ng pagpasok ng mga top yoke lamination upang makumpleto ang magnetic circuit. Ang lahat ng auxiliary na bahagi, kabilang ang mga bushing, tap changer, at proteksyon na device, ay pagkatapos ay naka-install at secure na konektado. Sa wakas, ang tangke ay maingat na pinupuno ng FR3® natural ester insulating fluid sa ilalim ng kontroladong mga kondisyon ng vacuum upang matiyak ang masusing pagpapabinhi at pag-aalis ng hangin, na ginagarantiyahan ang pinakamainam na electrical insulation at thermal performance sa buong buhay ng serbisyo nito.

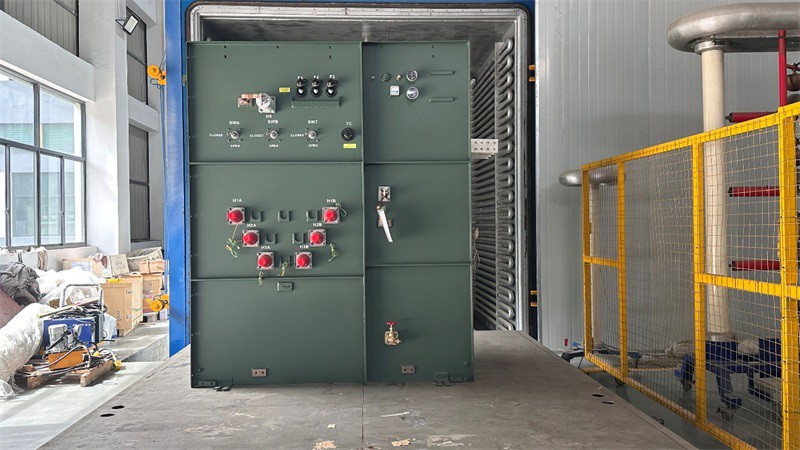

03 Pagsubok

04 Pag-iimpake at Pagpapadala

4.1 Pag-iimpake

4.2 Pagpapadala

05 Site at Buod

Pinagsasama ng transpormer na ito ang higit na kahusayan sa enerhiya, pagpapanatili ng kapaligiran, at natitirang pagiging maaasahan upang matugunan ang hinihingi na mga kinakailangan ng mga modernong network ng pamamahagi ng kuryente. Sa pambihirang pagganap sa kaligtasan ng sunog at pinahabang buhay ng serbisyo, tinitiyak nito ang tuluy-tuloy at matatag na supply ng kuryente habang binabawasan ang mga gastos sa pagpapatakbo at pagpapanatili. Ang humanized na istrukturang disenyo at ganap na pinagsamang sistema ng proteksyon ay nagpapadali sa pag-install at nagpapaliit ng epekto sa kapaligiran. Nakatuon kami sa paghahatid ng mga pinagkakatiwalaang solusyon para sa malawak na hanay ng mga senaryo ng pamamahagi sa pamamagitan ng advanced na teknolohiya at mahigpit na pagmamanupaktura, na nag-aambag sa mas matalino at mas matatag na imprastraktura ng kuryente.
