50 Kva Transformer Pole Mount-13.8/0.12*0.24 KV|USA 2025

01 Pangkalahatan

1.1 Paglalarawan ng Proyekto

Ang 50 kVA single-phase pole-mounted transformer ay may 13.8 kV primary at 120/240 V secondary. Idinisenyo sa IEEE C57.12.20 para sa mga overhead distribution transformer. Ito ay angkop para sa 13.8 kV na tatlong-phase, tatlong-wire distribution network sa North America. Nagtatampok ang transpormer ng ONAN natural oil cooling na may mineral oil insulation. Sa pagtutok sa kahusayan at pag-optimize ng espasyo, ginagamit ng Scotech ang aluminyo at tansong paikot-ikot. Ang polarity ay subtractive, at ang vector group ay Ii0, na tinitiyak ang tamang phase sequence sa distribution network. Kasama sa mga highlight ng performance ang pagkawala ng-load na 0.14 kW, pagkawala ng load na 0.527 kW, kabuuang pagkawala ng 0.667 kW, at full-episyente ng pag-load na 98.97%. Ang impedance ay 2.86%, sa loob ng karaniwang mga saklaw ng transformer ng pamamahagi. Bukod pa rito, ang transformer ay nilagyan ng walang-load tap changer (NLTC) na nagbibigay-daan sa mataas-pagsasaayos ng boltahe mula 14, 400 V hanggang 12, 540 V upang mapaunlakan ang mga pagbabago sa boltahe sa network.

1.2 Teknikal na Detalye

50kVA single phase pole mounted transformer specification at data sheet

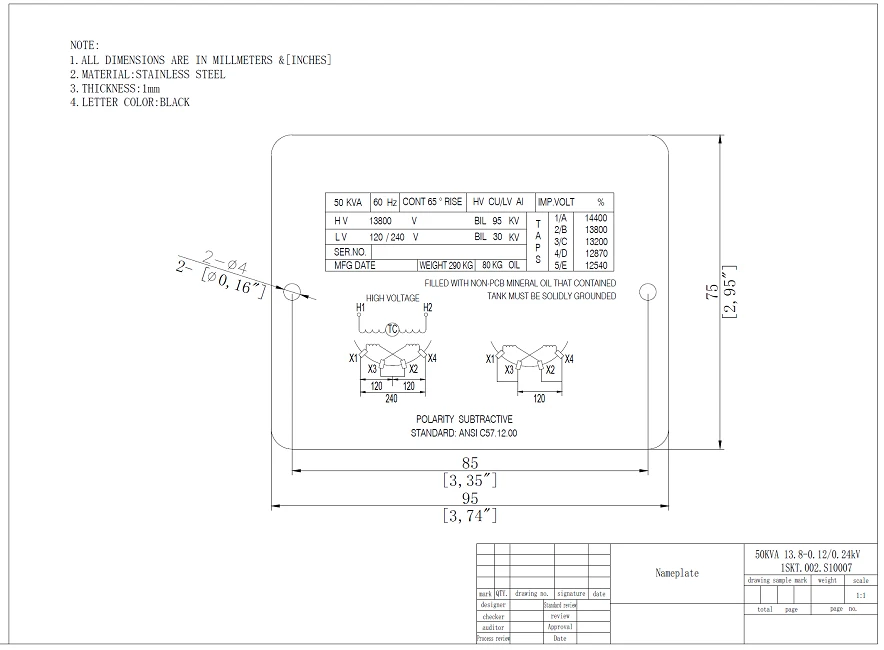

1.3 Mga guhit

50kVA single phase pad mounted transformer diagram drawing and size.

02 Paggawa

2.1 Core

Gamit ang grain-na naka-orient na silicon na bakal, ang sugat na core ay nagbibigay ng mahusay na magnetic performance sa pamamagitan ng pagliit ng distortion sa flux path. Iniiwasan ng disenyo ang magnetic saturation, tinitiyak ang matatag na operasyon sa ilalim ng mga pagkakaiba-iba ng pagkarga. Kung ikukumpara sa mga tradisyunal na stacked core, binabawasan ng istraktura ng sugat ang walang-load na pagkawala at walang-load current, habang binabawasan din ang vibration at ingay. Ang mga bentahe na ito ay ginagawang lubos na enerhiya-ang core ng sugat at maaasahan sa mga sistema ng pamamahagi.

2.2 Paikot-ikot

Ang high voltage winding ay gumagamit ng concentric construction na may electrolytic copper wire na 99.9% purity, enamel insulated, tinitiyak ang conductivity na hindi bababa sa 100% IACS. Ang thermal insulation ay lumalaban hanggang sa 105 degree. Gumagamit ang LV winding ng aluminum foil, na nagpapaliit sa mga pagkalugi ng eddy current, tinitiyak ang malakas na mekanikal na integridad, at nakakatugon sa mga kinakailangan sa pamamahagi ng utility.



2.3 Tangke

Ang tangke ng transpormer ay isang selyadong cylindrical na istraktura na gawa sa banayad na bakal na may ibabaw na patong sa kulay na RAL7035. Dinisenyo ito nang walang inspeksyon o mga butas sa pagpapanatili upang matiyak ang integridad. Ang isang naaalis na simboryo na takip ay ginagamit para sa pag-access. Ang mga mounting bracket ay gawa sa bakal na may pinakamababang kapal na 3.4 mm. Ang mga dulo ay baluktot at hinangin sa katawan ng tangke. Ginagawa nitong malakas at matibay ang istraktura.



2.4 Pangwakas na Pagtitipon

1. Winding Assembly:I-slide ang HV/LV windings papunta sa laminated core, tinitiyak ang tamang pagkakahanay at integridad ng pagkakabukod.
2. Mga Koneksyon sa Elektrisidad:Connect winding leads to tap changer, bushings, at iba pang bahagi, pagkatapos ay i-secure at i-insulate ang mga joints.
3. Core-Coil Drying:Ilagay ang naka-assemble na aktibong bahagi (core + windings) sa isang drying oven para sa vacuum heating upang alisin ang moisture.
4. Pag-install ng Tank:Itaas ang tuyo na aktibong bahagi sa tangke, ilagay ito nang ligtas, at tiyakin ang wastong pagkakabukod mula sa mga dingding ng tangke.
5. Accessory Mounting:Mag-install ng mga bushings, pressure relief valve at iba pang mga accessories, pagkatapos ay suriin kung may mga tagas.
6. Pagpuno at Pag-aayos ng Langis:Mag-vacuum-punan ng insulating oil, degas, at payagan ang pag-aayos bago suriin ang mga antas ng langis at lakas ng dielectric.





03 Pagsubok

Pamantayan sa Pagsusulit at Karaniwang Pagsusulit

IEEE C57.12.20-2017: IEEE Standard para sa Overhead-Type Distribution Transformer na 500 kVA at Mas Maliit; Mataas na Boltahe, 34500 V at Mas Mababa; Mababang Boltahe,7970/13 800YV at Mas Mababa
IEEE C57.12.90-2021: IEEE Standard Test Code para sa Liquid-Immersed Distrbution, Power, at regulating Transformer
CSA C802.1-13 (R2022): Mga minimum na halaga ng kahusayan para sa mga transformer ng pamamahagi na puno ng likido


1. Pagsukat ng Paglaban
2. Mga Pagsusulit sa Ratio
3. Polarity Test
4. Walang Pagkawala ng Load at Walang Kasalukuyang Load
5. Pagkawala ng Pag-load at Impedance Voltage
6. Applied Voltage Test
7. Induced Voltage Withstand Test
8. Pagsukat ng Insulation Resistance
9. Pagsubok sa Leak na may Presyon para sa Mga Liquid Immersed Transformer
10. Oil Dielectric Test


Mga Resulta ng Pagsusulit

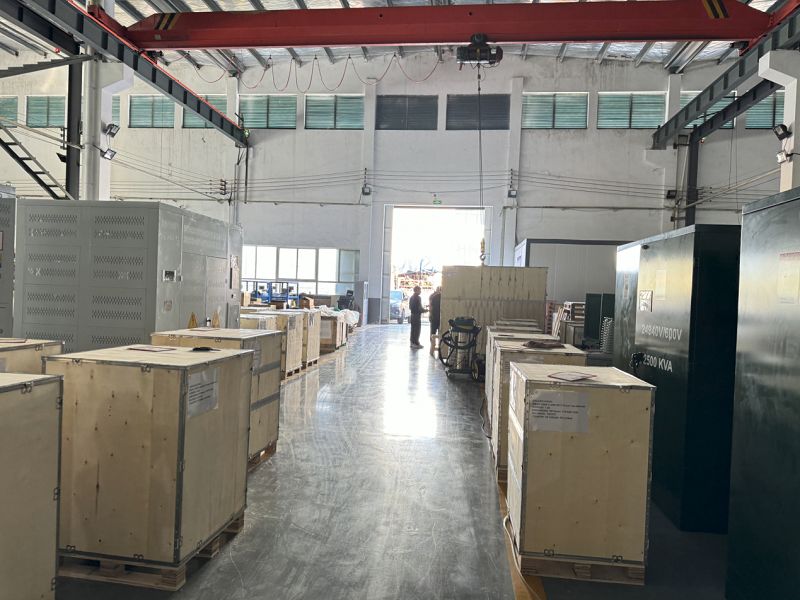

04 Pag-iimpake at Pagpapadala

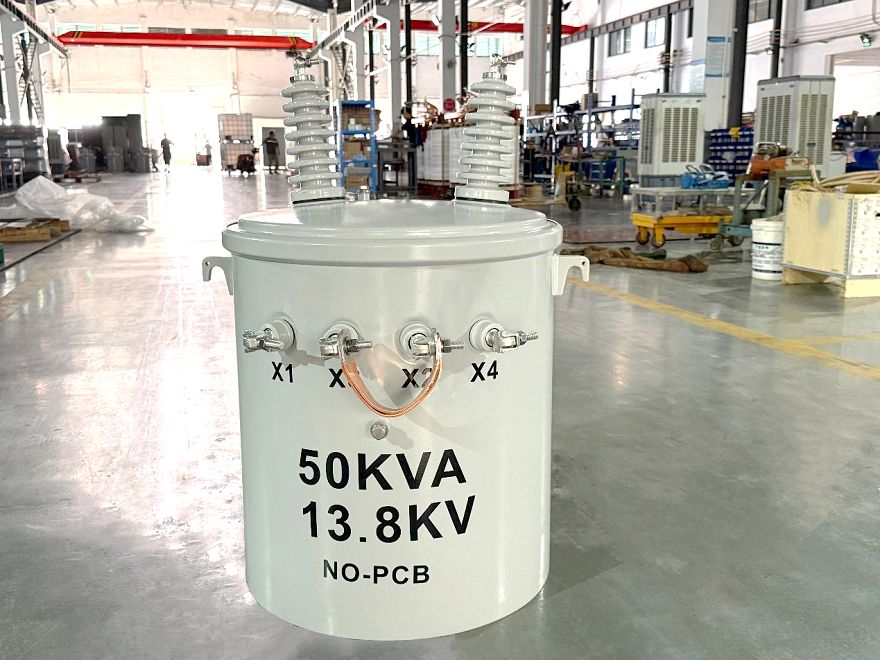

05 Site at Buod

Gumagana ang 50 kVA single-phase pole-transformer para sa mga overhead distribution network ng North American. Gumagamit ito ng ONAN oil cooling at gumagana nang mahusay. Ang core ay gawa sa sugat na bakal na silikon. Ang windings ay gumagamit ng magandang tanso at aluminyo. Nagbibigay ito ng matatag na boltahe, mababang pagkalugi, at tahimik na operasyon. Mayroon itong walang-load tap changer para sa pagsasaayos ng boltahe. Ang tangke ay malakas at selyadong. Ito ay mahusay na gumagana para sa mga tahanan at negosyo. Maingat na ginagawa ng Scotech ang bawat transpormer. Ang bawat yunit ay nakakatugon sa mga internasyonal na pamantayan.
