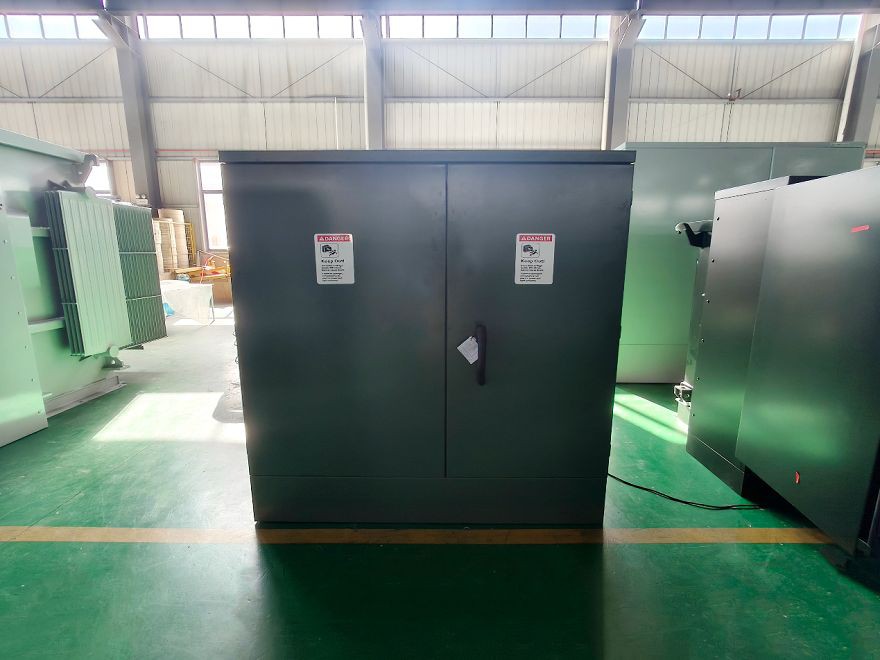

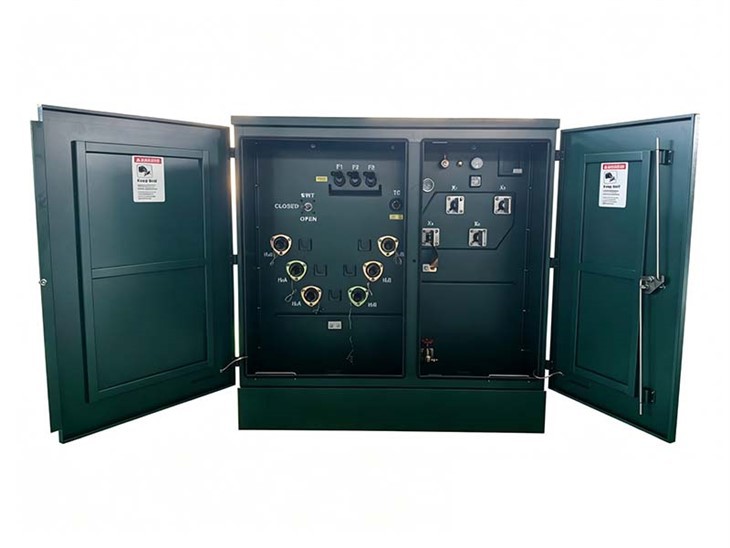

750 KVA Pad Mounted Transformer Loop Feed-13.2/0.48 KV|USA 2024

01 Pangkalahatan

1.1 Paglalarawan ng Proyekto

Ito750kVA tatlong phase pad mounted transpormeray inihatid sa America noong 2024. Ito ay ginawa sa ilalim ng IEEE Std C57.12.34-2022 at nakakatugon sa DOE 2016 energy efficiency standard. Ang kahusayan ay 99.4%. Mayroon itong loop feed at dead-front na disenyo para sa ligtas at madaling paggamit sa mga pang-industriya at komersyal na lugar. Ang na-rate na kapangyarihan ay 750kVA, na may pangunahing boltahe na 13.2 kV at pangalawang boltahe na 0.48 kV. Ang transpormer ay nakalista sa UL, na nakakatugon sa mga pamantayan sa kaligtasan ng US.

Ang impedance ay 5.75%. Ang walang-load na pagkawala ay 1.05kW. Ang pagkawala ng load ay 5.4kW. Ang mababang pagkalugi na ito ay nakakatipid ng enerhiya at nagpapabuti sa pagganap. Ang tap changer ay walang-load type (NLTC). Mayroon itong ±2×2.5% na saklaw upang ayusin ang boltahe.

Ang mga paikot-ikot na aluminyo ay magaan, malakas, at mabuti para sa paglipat ng init. Pinapanatili nitong malamig at matatag ang transpormer sa ilalim ng pagkarga. Ang sistema ng paglamig ng ONAN ay gumagamit ng natural na langis at daloy ng hangin upang kontrolin ang temperatura.

Ang tangke ay gawa sa banayad na bakal at pinahiran ng anti-corrosion na pintura. Ito ay malakas at tumagas-proof. Pinapanatili ng patay-harap na istraktura ang mga user na ligtas sa pamamagitan ng pagtatakip ng mga live na bahagi. Ang loop feed system ay nagbibigay-daan sa tuluy-tuloy na operasyon kapag ang isang panig ay nasa ilalim ng pagpapanatili, na nagpapabuti sa pagiging maaasahan sa mga power network.
Ang transpormer na ito ay ginagamit saMga pasilidad sa industriyaatmga sistema ng pamamahagi ng utility. Ito ay angkop din para samga sentrong pangkalakal, mga pasilidad ng datos, at mga panlabas na substation. Nagbibigay ito ng matatag at mahusay na kapangyarihan kung saan mahalaga ang pagiging maaasahan at kaligtasan.

1.2 Teknikal na Detalye

750 kVA pad mounted transformer loop feed specification at data sheet

1.3 Mga Guhit

750 kVA pad mounted transformer loop feed drawing at nameplate

02 Paggawa

2.1 Core

2.2 Paikot-ikot

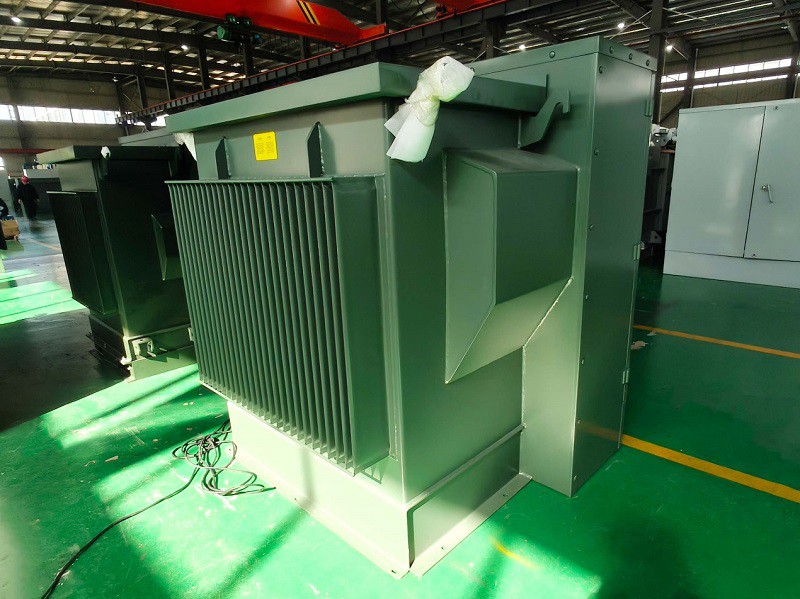

2.3 Tangke

Ang tangke ng langis ay gawa sa banayad na bakal. Ito ay may selyadong disenyo na may bolted na takip. Ang istrukturang ito ay nagbibigay ng malakas na suporta at pinipigilan ang pagtagas ng langis. Ang sistema ng paglamig ng ONAN ay gumagamit ng natural na daloy ng langis upang alisin ang init. Pinapanatili nitong cool ang transpormer kahit na mataas ang load. Ang lahat ng ibabaw ay ginagamot ng mga anti-corrosion coating, na nagpapahaba ng buhay ng serbisyo sa malupit na mga kondisyon sa labas.



2.4 Pangwakas na Pagtitipon

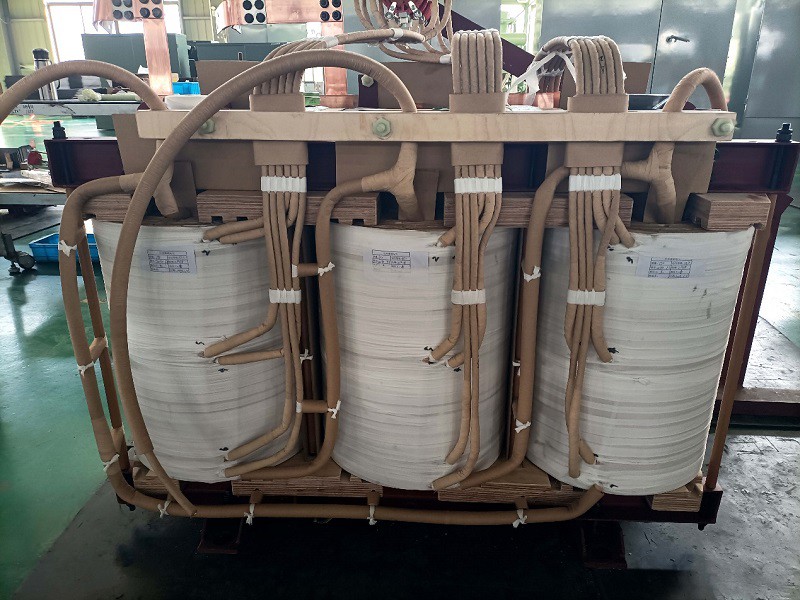

Ang core at coils ay nililinis, siniyasat, at tiyak na nakahanay, na may aluminum windings na sinusuportahan at naka-clamp para sa katatagan. Sa panahon ng tanking, ang aktibong bahagi ay ibinababa sa isang malinis na tangke, maayos na pinagbabatayan, at sinigurado ng mga suporta sa pagkakabukod.

Ang mga accessory gaya ng mataas- at mababang-boltahe na bushing, radiator, pressure relief valve, lifting lugs at off-circuit tap changer ay naka-install at selyado. Kasama sa mga karagdagang bahagi ang bayonet fuse na may mga CLF, 2-posisyon na switch ng LBOR, liquid level gauge, pressure vacuum gauge, dial-type na thermometer, at drain at sample valve para sa ligtas na operasyon at maginhawang pagsubaybay.

Ang unit ay vacuum-napuno ng mineral na langis, na tinitiyak ang wastong sealing at antas ng langis. Ang mga pagsusuring elektrikal tulad ng paglaban, ratio, ugnayan ng bahagi, pagkalugi, pagtiis ng boltahe, pagkakabukod, pagtagas, at mga pagsusuri sa dielectric ng langis ay tumitiyak sa maaasahang pagganap at pagsunod sa mga pamantayan ng disenyo.

Sa wakas, ang panlabas ay nililinis, pinahiran, at siniyasat. Ang data ng nameplate, mga marka ng terminal, at mga wiring diagram ay nakumpirma para sa katumpakan bago ang packaging at paghahatid.

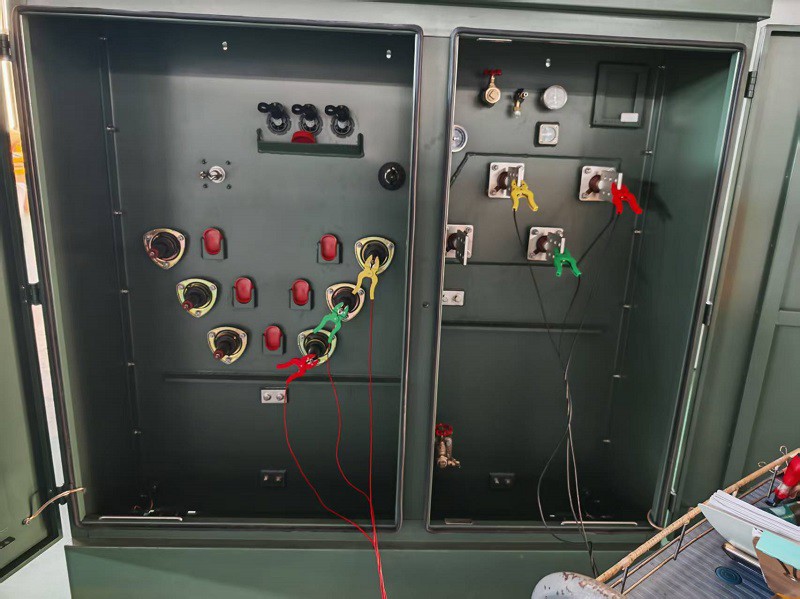

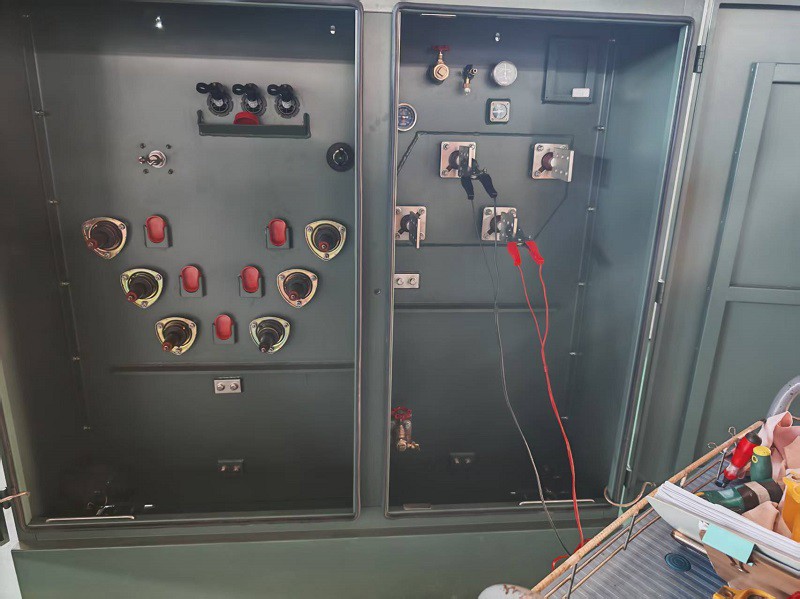

03 Pagsubok

Pamantayan sa Pagsubok

Karaniwang Pagsusulit

1. Pagsukat ng Paglaban
2. Mga Pagsusulit sa Ratio
3. Phase-relation Test
4. Walang Pagkawala ng Load at Walang Kasalukuyang Load
5. Pagkawala ng Pag-load Impedance Boltahe at Kahusayan
6. Applied Voltage Test
7. Induced Voltage Withstand Test
8. Pagsubok sa Leak na may Presyon para sa Mga Liquid Immersed Transformer
9. Pagsukat ng Insulation Resistance
10. Oil Dielectric Test

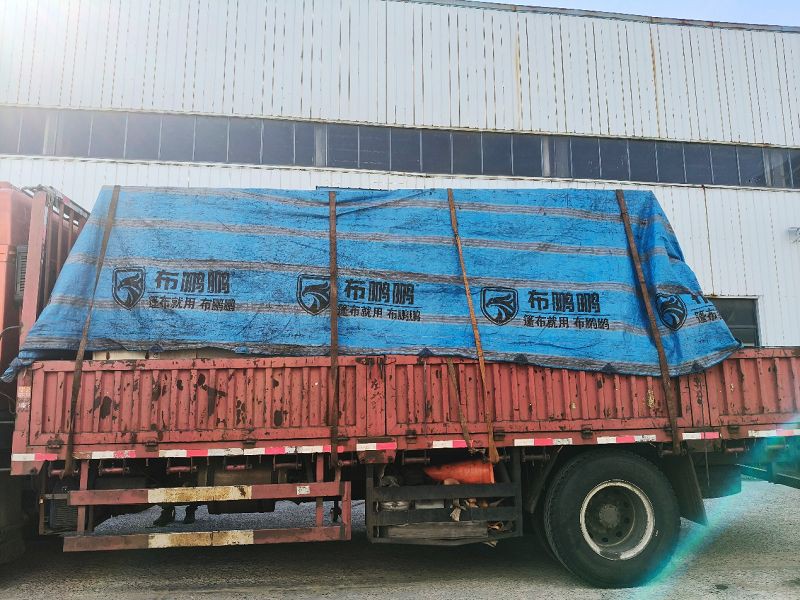

04 Pag-iimpake at Pagpapadala





05 Site at Buod

Ang Scotech 750kVA pad mounted transformer loop feed ay naihatid sa America noong 2024. Ang loop feed at patay-front design nito ay nagbibigay ng kaligtasan, madaling pagpapanatili, at tuluy-tuloy na operasyon.

Gumagamit ang transformer ng tatlong-limb silicon steel core na may mababang pagkawala at mababang ingay. Ang mga paikot-ikot na aluminyo ay nagbibigay ng malakas na pagganap, mahusay na paglipat ng init, at mahabang buhay ng serbisyo. Kasama sa mga karaniwan at karagdagang accessory ang mga bushing, pressure relief valve, tap changer, bayonet fuse na may mga CLF, 2-position LBOR switch, liquid level gauge, pressure vacuum gauge, dial-type na thermometer, at drain at sample valve.

Ang transformer ay vacuum-napuno ng mineral na langis at pumasa sa mga karaniwang pagsusuri para sa paglaban, ratio, phase relation, pagkalugi, pag-iwas sa boltahe, pagkakabukod, pagtagas, at pagganap ng dielectric ng langis. Ang mga Scotech transformer ay naghahatid ng maaasahan,-episyente, at{3}}matipid sa gastos na kapangyarihan para sa mga modernong 3-phase na network ng pamamahagi.
