Pag-unawa sa Transformer Core Structure

Mula sa magnetic energy conversion ng magnetic circuit hanggang sa power transmission ng circuit, mula sa safety guarantee ng insulation system hanggang sa stable na suporta ng mga structural component, ang application ng bawat materyal at ang disenyo ng bawat istraktura ay may mga partikular na function. Ang artikulong ito ay sistematikong nag-uuri ng mga pangunahing materyales at istrukturang katangian ng mga pangunahing katawan ng transpormer, na tumutulong upang lubos na maunawaan ang pangunahing kagamitan sa kapangyarihan.













Ang materyal na pagpili ng mga transformer ay sumusunod sa mga prinsipyo ng "function adaptation, performance priority, at economic rationality". Ang mga materyales para sa iba't ibang bahagi ay kailangang matugunan ang maraming-dimensional na kinakailangan gaya ng magnetic permeability, electrical conductivity, insulation strength, at mechanical strength. Kabilang sa mga ito, ang mga pangunahing materyales ay maaaring nahahati sa apat na kategorya: magnetic circuit materials, circuit materials, insulating materials, at structural materials. Ang iba't ibang mga materyales ay nagtutulungan upang matiyak ang mahusay at matatag na operasyon ng mga transformer.

(I) Magnetic Circuit Materials: Mga Core Carrier para sa Magnetic Energy Conversion

Ang magnetic circuit ay ang pangunahing landas para sa mga transformer upang mapagtanto ang electromagnetic induction. Ang pangunahing tungkulin nito ay gabayan at pag-isipan ang magnetic field at bawasan ang pagkawala ng magnetic energy. Samakatuwid, ang mga materyales ng magnetic circuit ay kailangang magkaroon ng mga katangian tulad ng mataas na magnetic permeability, mababang pagkawala ng bakal, at magandang magnetic stability. Sa kasalukuyan, ang pinakamalawak na ginagamit na magnetic circuit na materyales sa mga transformer ay mga silicon steel sheet at amorphous alloy core.

Ang mga silikon na bakal na sheet, na kilala rin bilang mga de-koryenteng bakal na sheet, ay ang mga pangunahing materyales para sa mga magnetic circuit ng transpormer. Sa pamamagitan ng pagdaragdag ng silikon sa purong bakal, ang resistivity ng materyal ay epektibong napabuti, ang eddy current loss ay nababawasan, at ang magnetic permeability ay makabuluhang pinahusay, na nagpapagana ng mas mahusay na paghahatid ng magnetic field energy. Ayon sa proseso ng pag-roll, ang mga silicon steel sheet ay maaaring hatiin sa mainit na-rolled at cold-na mga uri. Kabilang sa mga ito, ang mga cold-rolled silicon steel sheet ay may mas mahuhusay na magnetic properties dahil sa kanilang mas maayos na oryentasyon ng butil, at mas malawak na ginagamit sa mga modernong transformer. Ang mga silikon na bakal na sheet ay karaniwang pinoproseso sa manipis na mga sheet (na may kapal na 0.35mm o 0.5mm) at pinahiran ng isang insulating layer sa ibabaw upang higit pang mabawasan ang interlaminar eddy current loss. Kapag ginagamit, maraming mga sheet ang nakasalansan upang bumuo ng isang core, na bumubuo ng isang closed magnetic circuit.

Mula sa pananaw ng mga pangunahing katangian, may malinaw na pagkakaiba sa pagitan ng mga silicon steel sheet at amorphous alloy core. Ang tiyak na paghahambing ay makikita sa mga sumusunod na aspeto:

Paghahambing na Dimensyon	Silicon Steel Sheets	Amorphous Alloy Cores
Pagganap ng Iron Loss	Relatibong mas mataas, ang mga nakasanayang grado ay may mas mataas na-walang pagkawala ng pag-load	Napakababa, 1/3 hanggang 1/5 lang ng mga silicon steel sheet, mahusay na-enerhiya na epekto nang walang-load
Magnetic Permeability	Mataas, angkop para sa daluyan at mataas na dalas ng mga magnetic field	Mas mataas sa mababang frequency at mahinang magnetic field, mas mabilis na pagtugon sa magnetic field
Pagproseso at Mekanikal na Katangian	Magandang ductility, madaling i-cut, suntok at stack, madaling ibagay sa mga kumplikadong istruktura ng core	Mataas na brittleness, madaling bali sa panahon ng pagproseso, nangangailangan ng espesyal na kagamitan sa paggupit at mga proseso ng paglalamina
Gastos at Ekonomiya	Mature na teknolohiya, sapat na kapasidad ng produksyon, matatag at medyo mababa ang gastos	Masalimuot na proseso ng paghahanda, mataas na mga kinakailangan sa kagamitan, medyo mataas na gastos sa materyal
Mga Sitwasyon ng Application	Angkop para sa mga transformer ng lahat ng antas ng kuryente, lalo na sa malalaking power transformer at mga sitwasyong sensitibo sa gastos at pagiging kumplikado ng pagproseso	Angkop para sa mga transformer ng pamamahagi, mga transformer na sumusuporta sa bagong enerhiya at iba pang mga larangan na may mahigpit na mga kinakailangan sa kahusayan ng enerhiya

Ang mga amorphous alloy core ay isang bagong uri ng magnetic circuit material na binuo nitong mga nakaraang taon. Ang mga ito ay inihanda sa pamamagitan ng mabilis na teknolohiya ng solidification, at ang kanilang atomic arrangement ay nagpapakita ng isang hindi maayos na amorphous na istraktura. Ang katangiang ito ay ang pangunahing dahilan kung bakit ang pagkawala ng kanilang bakal ay mas mababa kaysa sa mga sheet ng bakal na silikon. Bilang karagdagan sa napakababang pagkawala ng bakal, ang mga amorphous alloy core ay mayroon ding mga pakinabang tulad ng mataas na magnetic permeability at magandang corrosion resistance, na ginagawang angkop ang mga ito para sa mga sitwasyon ng kuryente na may napakataas na kinakailangan sa kahusayan ng enerhiya. Gayunpaman, ang mga amorphous alloy na materyales ay mayroon ding mga problema tulad ng mataas na brittleness, mataas na kahirapan sa pagproseso, at medyo mataas na gastos, na naglilimita sa kanilang malaking-scale na aplikasyon sa ilang mga field. Sa pagsulong ng teknolohiya sa pagpoproseso, ang kakayahan sa pagbuo ng mga amorphous alloy core ay unti-unting napabuti, at ang proporsyon ng kanilang aplikasyon sa larangan ng mga transformer ng pamamahagi ay patuloy na lumalawak.



(II) Mga Materyal ng Circuit: Mahusay na Konduktor para sa Power Transmission



Ang circuit ay ang channel para sa mga transformer upang mapagtanto ang power input, conversion at output. Ang pangunahing kinakailangan nito ay mababang resistensya at mataas na kondaktibiti upang mabawasan ang pagkawala ng kuryente sa panahon ng paghahatid. Ang mga pangunahing materyales ng konduktor para sa mga circuit ng transpormer ay tanso at aluminyo. Ang bawat isa sa dalawang materyales ay may sariling mga pakinabang at disadvantages, at ang isang makatwirang pagpipilian ay dapat gawin ayon sa mga kadahilanan tulad ng antas ng kapangyarihan, sitwasyon ng aplikasyon, at badyet ng gastos ng transpormer.

Ang mga konduktor ng tanso ay malawakang ginagamit sa mga circuit ng transpormer dahil sa kanilang mahusay na kondaktibiti ng kuryente (pangalawa lamang sa pilak, na may conductivity na 58×10⁶ S/m sa 20℃), magandang mekanikal na lakas, at paglaban sa kaagnasan. Ang tanso ay may mababang resistivity. Sa ilalim ng parehong kasalukuyang pagkarga, ang mga konduktor ng tanso ay may mas maliit na pagkalugi at mas kaunting init, na maaaring epektibong mapabuti ang kahusayan sa pagpapatakbo at pagiging maaasahan ng mga transformer. Kasabay nito, ang tanso ay may mahusay na ductility at madaling iproseso sa mga wire at windings ng iba't ibang mga pagtutukoy, na umaangkop sa disenyo ng mga transformer na may iba't ibang mga istraktura. Sa mga tuntunin ng paghahambing ng katangian, ang tanso ay higit na mataas kaysa sa aluminyo sa mga tuntunin ng kahusayan ng conductivity, katatagan ng makina, at paglaban sa pagtanda, ngunit ang kakulangan ng mga mapagkukunan ng tanso ay humahantong sa mataas na presyo nito, na makabuluhang tataas ang gastos sa pagmamanupaktura ng kagamitan sa malalaking mga transformer o mga sitwasyong sensitibo sa gastos.

Ang mga konduktor ng aluminyo ay may pangunahing bentahe ng mababang gastos at masaganang mapagkukunan. Ang kanilang presyo ay halos 1/3 lamang ng tanso, na maaaring makabuluhang bawasan ang gastos sa pagmamanupaktura ng mga transformer. Ito rin ay isang mahalagang dahilan para sa kanilang aplikasyon sa larangan ng medium at mababang boltahe na mga transformer. Bagama't mas mababa ang conductivity ng aluminum kaysa sa copper (na may conductivity na humigit-kumulang 37×10⁶ S/m sa 20℃, halos 64% lang ng copper), ang kakulangan sa conductivity ay maaaring mabayaran sa pamamagitan ng pagtaas ng cross-sectional area ng conductor (karaniwan ay 1.6 beses kaysa sa mga kinakailangan ng copper transmission ng mga transformer). Gayunpaman, ang mga konduktor ng aluminyo ay may malinaw na mga pagkukulang: mababang lakas ng makina, kalahati lamang ng lakas ng makunat ng tanso; ang ibabaw ay madaling kapitan ng oksihenasyon upang makabuo ng mataas na-resistance oxide film, na nakakaapekto sa conductive stability; at ang electrochemical corrosion ay madaling maganap kapag nakakonekta sa iba pang mga metal tulad ng tanso, na humahantong sa hindi magandang kontak. Samakatuwid, ang mga espesyal na proseso ay dapat gamitin sa panahon ng pagpoproseso at pag-install, gaya ng paggamit ng tanso-mga joint transition ng aluminyo at pagsasagawa ng anti-corrosion treatment sa mga bahagi ng koneksyon. Sa mga nakalipas na taon, sa pag-unlad ng teknolohiya ng materyal na aluminyo haluang metal, mataas-ang lakas ng mga konduktor ng aluminyo na haluang metal na ginawa sa pamamagitan ng pagdaragdag ng magnesium, silikon at iba pang elemento sa aluminyo ay lubos na napabuti ang kanilang mekanikal na lakas at paglaban sa kaagnasan, na nalampasan ang mga depekto ng purong aluminum conductor sa isang tiyak na lawak, at ang kanilang saklaw ng aplikasyon ay unti-unting lumalawak.

Ang detalyadong paghahambing ng pagganap sa pagitan ng mga konduktor ng tanso at aluminyo ay ipinapakita sa sumusunod na talahanayan:

Tagapagpahiwatig ng Pagganap	Mga Konduktor ng Tanso	Mga konduktor ng aluminyo
Electrical Conductivity (20℃)	Mataas (58×10⁶ S/m), IACS 100%	Katamtaman (37×10⁶ S/m), IACS ~64%
Resistivity (20 degree)	Mababa (1.68×10⁻⁸ Ω·m)	Mas mataas (2.82×10⁻⁸ Ω·m)
Lakas ng Mekanikal	Mataas na lakas ng makunat, mahusay na paglaban sa pagkapagod	Mababa, madaling ma-deform sa ilalim ng stress
Paglaban sa Kaagnasan	Mabuti, hindi madaling mag-oxidize	Ang mahina, surface oxide film ay nakakaapekto sa pagganap
Pagproseso at Pag-install	Magandang ductility, madaling iproseso at kumonekta	Nangangailangan ng mga espesyal na proseso (hal., transition joints)
Gastos	Mataas, mahirap na mapagkukunan	Mababa, masaganang mapagkukunan
Mga Sitwasyon ng Application	Mga high-power transformer, mataas-mga kinakailangan sa kahusayan	Mga transformer ng katamtaman at mababang boltahe, mga-sensitibong proyekto sa gastos



(III) Insulating Materials: Mga Pangunahing Harang para sa Ligtas na Operasyon

Sa panahon ng pagpapatakbo ng mga transformer, mayroong isang mataas na potensyal na pagkakaiba sa pagitan ng circuit at ng magnetic circuit, at sa pagitan ng circuit at mga bahagi ng istruktura. Ang function ng mga insulating material ay upang ihiwalay ang mga potensyal na pagkakaiba na ito, maiwasan ang mga pagkakamali tulad ng pagtagas at mga short circuit, at tiyakin ang ligtas at matatag na operasyon ng kagamitan. Ang mga materyales sa insulating ay kailangang magkaroon ng mahusay na pagganap ng pagkakabukod, paglaban sa mataas na temperatura, paglaban sa pagtanda, at lakas ng makina. Ayon sa mga bahagi at pag-andar ng aplikasyon, maaari silang nahahati sa tatlong kategorya: solid insulating materials, liquid insulating materials, at gas insulating materials.

Solid insulating materyalesay ang core ng transformer insulation system, na nailalarawan sa pamamagitan ng matatag na hugis at mahabang-pangmatagalang insulation performance. Pangunahin sa mga ito ang insulating paper, insulating cardboard, insulating varnish, epoxy glass cloth board, spacer, angle rings, atbp. Ang insulating paper at insulating cardboard ay ang pinakapangunahing solid insulating materials, na maaaring nahahati sa fiber ng halaman (tulad ng wood pulp) at synthetic fiber (tulad ng aramid fiber) ayon sa mga hilaw na materyales. Plant fiber insulating paper ay may mababang gastos at mahusay na pagganap ng pagsipsip ng langis, at maaaring bumuo ng isang synergistic insulation system na may insulating oil. Madalas itong ginagamit para sa inter-turn at inter-layer insulation ng windings at paghihiwalay sa pagitan ng mga core at windings; Ang synthetic fiber insulating paper (gaya ng Nomex paper) ay may mga bentahe ng mataas na temperatura na resistensya (pangmatagalang-temperatura sa pagpapatakbo hanggang 180℃), lumalaban sa pagtanda, at mataas na mekanikal na lakas, at angkop para sa mga pangunahing bahagi ng pagkakabukod ng mga dry-type na transformer o langis-immersed transformer sa mataas-temperatura na kapaligiran. Ang insulating varnish ay nahahati sa oil{13}}insulating varnish at resin insulating varnish. Ang oil-barnish ay may mababang halaga ngunit mahinang temperatura, at kadalasang ginagamit para sa maliliit at mababang{16}}boltahe na mga transformer; resin varnish (tulad ng epoxy resin varnish, polyurethane varnish) ay may mas mataas na paglaban sa temperatura at lakas ng pagkakabukod. Sa pamamagitan ng pagpapabinhi sa mga windings, maaari nitong punan ang mga puwang ng windings at balutin ang mga wire upang bumuo ng isang tuluy-tuloy na layer ng pagkakabukod, na hindi lamang nagpapabuti sa pagganap ng pagkakabukod ngunit pinahuhusay din ang integridad ng mga windings at pinipigilan ang panginginig ng boses at pagkasira. Ang epoxy glass cloth board ay gawa sa glass cloth na pinapagbinhi ng epoxy resin at hot{19}}pressed, na may mataas na lakas, mataas na temperatura na resistensya, at mahusay na mga katangian ng pagkakabukod. Madalas itong ginagamit upang gumawa ng mga bahagi ng pagkakabukod ng istruktura tulad ng mga suporta, partisyon, at mga bloke ng terminal ng mga transformer; Ang mga spacer at angle ring ay kadalasang gawa sa karton o epoxy na materyales, na ginagamit para sa panloob na suporta ng mga windings at pagkakabukod ng mga paikot-ikot na dulo ayon sa pagkakabanggit, na tinitiyak ang matatag na istraktura ng mga windings at sapat na distansya ng pagkakabukod.

Liquid insulating materyales, na kilala rin bilang insulating oil, ay pangunahing ginagamit sa oil-mga immersed transformer at may tatlong pangunahing function: insulation, cooling, at arc extinction. Mabisa nilang mapapabuti ang kapasidad at buhay ng serbisyo ng mga transformer. Ang mga karaniwang ginagamit na insulating oil ay pangunahing nahahati sa tatlong kategorya: mineral insulating oil, synthetic insulating oil, at vegetable insulating oil. Ang mineral insulating oil ay pinino mula sa petrolyo, na may mga pakinabang tulad ng mahusay na pagganap ng pagkakabukod (breakdown boltahe hanggang sa 40kV o higit pa), mataas na kahusayan sa pagwawaldas ng init, mahusay na pagkalikido, at mababang gastos. Ito ay katugma sa mga solidong insulating materials at maaaring ganap na ma-impregnate ang insulating paper upang makabuo ng composite insulation system. Sa kasalukuyan, ito ang pinakamalawak na ginagamit na liquid insulating material sa oil-mga immersed transformer sa buong mundo. Ang synthetic insulating oil ay isang insulating oil na inihanda ng mga chemical synthesis method, gaya ng polyalphaolefin at silicone oil. Ang pinakamalaking feature nito ay mataas na flash point (karaniwan ay nasa itaas ng 300℃), malakas na resistensya sa pagtanda, at magandang mababang{11}}temperatura fluidity. Ito ay malawakang ginagamit sa mga sitwasyong may mataas na kinakailangan sa proteksyon ng sunog (gaya ng matataas na-mga gusali, underground substation), ngunit nililimitahan ng mataas na halaga nito ang malaki-scale na pagpapasikat nito. Ang vegetable insulating oil ay isang environment friendly na insulating oil na pinino mula sa mga vegetable oils gaya ng soybean oil at rapeseed oil. Ito ay may mga pakinabang ng mahusay na biodegradability, mataas na flash point, at renewable resources, na naaayon sa pag-unlad ng trend ng berdeng proteksyon sa kapaligiran. Gayunpaman, ang aging resistensya nito at mababang{18}}temperatura fluidity ay kailangan pa ring pagbutihin, at ito ay kasalukuyang pangunahing pilot-na inilalapat sa maliliit na kagamitan gaya ng mga transformer ng pamamahagi.

Mga materyales sa insulating ng gasmay mga katangian ng maliit na impluwensya ng kapaligiran, pare-parehong pagwawaldas ng init, at walang panganib sa pagtagas. Pangunahing ginagamit ang mga ito para sa auxiliary insulation ng gas-insulated transformers (GIT) at dry-type transformers. Kasama sa mga karaniwang ginagamit na gas ang sulfur hexafluoride (SF₆), nitrogen (N₂), at dry air. Ang sulfur hexafluoride ay isa sa mga gas insulating materials na may pinakamahusay na insulation performance sa kasalukuyan. Ang lakas ng field ng breakdown nito ay higit sa tatlong beses kaysa sa hangin, at mayroon itong mahusay na arc-pagganap ng pamatay, matatag na katangian ng kemikal, at hindi madaling tumanda. Samakatuwid, malawak itong ginagamit sa mga gas-insulated transformer at gas-insulated switchgear. Gayunpaman, ang sulfur hexafluoride ay isang malakas na greenhouse gas na may napakataas na potensyal na global warming (GWP) at mahabang panahon ng pagpapanatili sa atmospera. Sa lalong mahigpit na mga regulasyon sa pangangalaga sa kapaligiran, ang aplikasyon nito ay napapailalim sa higit pang mga paghihigpit. Sa kasalukuyan, ang teknolohiya ng pag-recycle ay kadalasang ginagamit upang mabawasan ang mga emisyon. Ang nitrogen, bilang isang inert gas, ay may mga pakinabang ng malawak na mapagkukunan, mababang gastos, proteksyon sa kapaligiran, at walang polusyon. Bagama't mas mababa ang performance ng insulation nito kaysa sa sulfur hexafluoride, matutugunan nito ang mga kinakailangan sa insulation ng mga transformer sa pamamagitan ng pagtaas ng presyon ng gas (karaniwang 0.3-0.5MPa). Madalas itong ginagamit para sa nitrogen-na punong proteksyon ng mga dry-type na transformer at alternatibong gas para sa gas-insulated transformer. Ang dry air ay dehumidified air, na may insulation performance na katulad ng nitrogen at mas mababang gastos. Ito ay pangunahing ginagamit para sa pagkakabukod at paglamig ng mga maliliit na dry-type na mga transformer, ngunit ang pagganap ng pagkakabukod nito ay lubos na naaapektuhan ng kahalumigmigan, kaya ang nilalaman ng tubig ay dapat na mahigpit na kinokontrol.

Ang paghahambing ng mga pangunahing katangian ng iba't ibang mga materyales sa insulating ay ipinapakita sa sumusunod na talahanayan:

Uri ng Insulasyon	Mga Tukoy na Materyales	Mga Pangunahing Katangian	Mga Sitwasyon ng Application
Solid na pagkakabukod	Insulating paper (plant/synthetic fiber), insulating varnish, epoxy glass cloth board	Matatag na hugis, matagal-na pagkakabukod, iba't ibang antas ng paglaban sa temperatura	Paikot-ikot na pagkakabukod, mga bahagi ng pagkakabukod ng istruktura
Liquid Insulation	Mineral insulating oil, synthetic insulating oil, vegetable insulating oil	Insulation + cooling + arc extinction, magandang pagkalikido	Oil-immersed transformer, high-power equipment
Pagkakabukod ng Gas	Sulfur hexafluoride (SF₆), nitrogen (N₂), tuyong hangin	Walang panganib sa pagtagas, pare-parehong pagwawaldas ng init	Gas-mga insulated na transformer, dry-type na mga transformer



(IV) Structural Materials and Accessories: Mahahalagang Garantiya para sa Suporta at Proteksyon

Ang mga istrukturang materyales at accessory ay mahalagang bahagi ng mga transformer na nakakamit ng mekanikal na suporta, structural reinforcement, pagsubaybay sa pagganap, at proteksyon sa kaligtasan. Ang kanilang disenyo at pagpili ng materyal ay direktang nakakaapekto sa mekanikal na katatagan, pagiging maaasahan ng pagpapatakbo, at buhay ng serbisyo ng mga transformer.

Pangunahing ginagampanan ng mga istrukturang materyales ang mga function ng transpormer support, magnetic circuit at circuit reinforcement, at insulating fluid encapsulation. Ang mga pangunahing bahagi ay kinabibilangan ng mga clamp, tangke ng langis, radiator, conservator ng langis, atbp. Ang mga clamp ay karaniwang gawa sa bakal at ginagamit upang ayusin ang core at windings, tinitiyak ang katatagan ng magnetic circuit at istraktura ng circuit at pinipigilan ang vibration at displacement ng transpormer dahil sa electromagnetic na puwersa sa panahon ng operasyon; ang tangke ng langis ay ang pangunahing bahagi ng encapsulation ng langis-mga immersed na transformer, na hinangin ng mga bakal na plato, na ginagamit upang i-accommodate ang insulating oil at ang pangunahing istraktura ng transformer, at kasabay nito ay gumaganap ng mga tungkulin ng sealing, pag-iwas sa kaagnasan, at mekanikal na proteksyon; ang mga radiator ay nahahati sa iba't ibang uri tulad ng mga finned at tubular na uri, na naglilipat ng init na nabuo ng transpormer sa panahon ng operasyon sa hangin sa pamamagitan ng pagtaas ng lugar ng pagwawaldas ng init upang makamit ang paglamig ng kagamitan; ang oil conservator ay konektado sa tuktok ng tangke ng langis, na ginagamit upang mabayaran ang pagpapalawak ng dami at pag-urong ng insulating oil dahil sa mga pagbabago sa temperatura, at sa parehong oras ay bawasan ang lugar ng contact sa pagitan ng insulating oil at hangin upang maantala ang pagtanda ng langis.

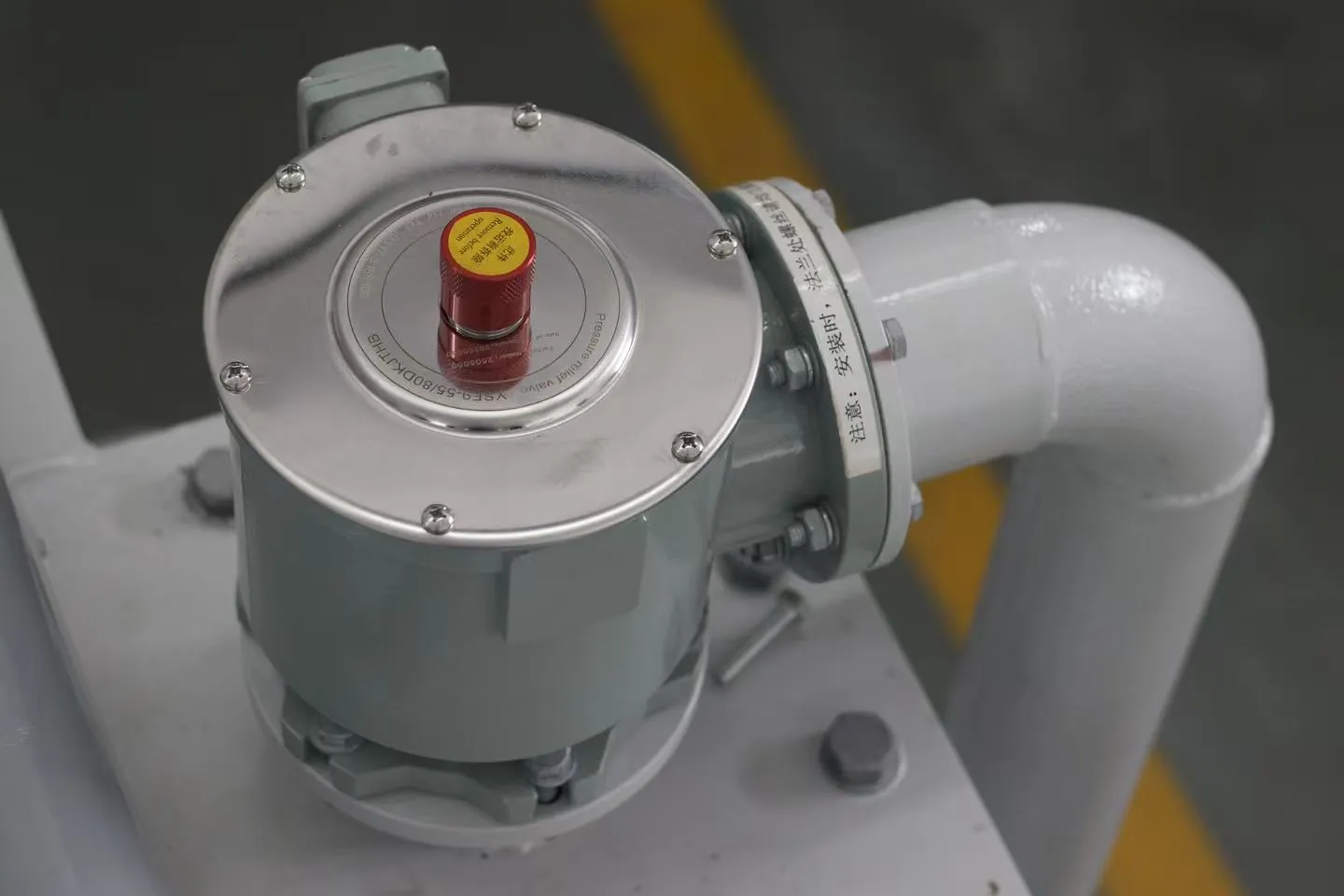

Ang mga accessory ng transformer ay nag-iiba ayon sa uri ng transpormer (tuyo-uri o langis-nakalubog) at pangunahing nagsasagawa ng pagsubaybay sa pagganap at pagprotekta sa mga function. Ang mga pangunahing accessory ng mga dry-type na transformer ay kinabibilangan ng mga temperature controller, fan, instrument transformer, atbp.: ang temperature controller ay ginagamit upang subaybayan ang temperatura ng windings at core sa real time at mag-isyu ng alarm signal kapag lumampas ang temperatura sa threshold; ang fan ay naka-link sa temperatura controller at awtomatikong magsisimula kapag ang temperatura ay tumaas upang mapahusay ang init dissipation effect; ang instrumento transpormer ay ginagamit upang masukat ang boltahe at kasalukuyang ng transpormer at magbigay ng data support para sa pagsukat at proteksyon ng power system. Bilang karagdagan sa temperature controller, kasama rin sa mga accessory ng oil-immersed transformer ang mga gas relay, pressure relief valve, tap changer, atbp.: ang gas relay ay ang pangunahing bahagi ng proteksyon ng langis-mga immersed transformer. Kapag nagkaroon ng fault sa loob ng transpormer upang makabuo ng gas o abnormal ang daloy ng insulating oil, napapanahong nagbibigay ito ng alarm signal o pinuputol ang power supply; ang pressure relief valve ay ginagamit upang awtomatikong ilabas ang presyon kapag ang presyon sa loob ng tangke ng langis ay tumaas sa isang tiyak na halaga dahil sa isang pagkakamali upang maiwasan ang tangke ng langis mula sa pagsabog; ang tap changer ay ginagamit upang ayusin ang bilang ng mga paikot-ikot na pagliko ng transpormer upang mapagtanto ang pagsasaayos ng output boltahe upang umangkop sa pagbabagu-bago ng boltahe ng power grid.





Ang pangunahing istraktura ng isang transpormer ay ang organikong kumbinasyon ng iba't ibang mga materyales, na bumubuo ng isang synergistic na sistema na nagsasama ng "magnetic circuit - circuit - insulation - structure". Ang core, bilang core ng magnetic circuit, ay naayos sa tangke ng langis (oil-immersed transformer) o bracket (dry-type transformer) sa pamamagitan ng mga clamp. Ang mga windings ay sugat sa mga pangunahing haligi, na bumubuo ng pangunahing yunit ng electromagnetic induction; solid insulating materyales ay ginagamit upang ihiwalay sa pagitan ng windings at ang core, at sa pagitan ng windings at windings. Sa oil-immersed transformer, pinupunan ng insulating oil ang mga puwang sa pagitan ng iba't ibang bahagi upang makamit ang pagkakabukod at paglamig sa parehong oras; ang mga istrukturang bahagi gaya ng mga tangke ng langis at clamp ay nagbibigay ng mekanikal na suporta para sa mga pangunahing bahagi, at ang mga accessory ay-sa oras na sinusubaybayan ang katayuan ng pagpapatakbo ng kagamitan at simulan ang mekanismo ng proteksyon kung sakaling magkaroon ng mga pagkakamali.

Ang istrukturang disenyong ito ay hindi lamang nagsisiguro ng mahusay na pagsasakatuparan ng electromagnetic induction ngunit tinitiyak din ang kaligtasan sa pagpapatakbo sa pamamagitan ng insulation system at mga proteksiyon na accessories. Kasabay nito, sa suporta ng mga materyales sa istruktura at ang papel na ginagampanan ng mga bahagi ng pagwawaldas ng init, ang buhay ng serbisyo ng kagamitan ay pinalawak. Sa iba't ibang mga sitwasyon ng aplikasyon, ang istraktura ng transpormer ay iaakma nang naka-target. Halimbawa, ang mga dry-type na transformer ay nag-aalis ng tangke ng langis at insulating oil, gumamit ng air cooling at solid insulation, at angkop para sa interior ng mga gusaling may mataas na kinakailangan sa proteksyon ng sunog; ang mga oil-immersed na transformer, na may mahusay na pagganap sa pag-alis ng init, ay angkop para sa panlabas na malalaking-skalakal na mga senaryo ng paghahatid ng kuryente.











Ang pagpili ng materyal at disenyo ng istruktura ng pangunahing katawan ng transpormer ay ang pundasyon para sa pagsasakatuparan nito ng mga pangunahing pag-andar. Ang mataas na magnetic permeability ng mga magnetic circuit na materyales, mababang resistensya ng mga materyales sa circuit, malakas na paghihiwalay ng mga insulating material, at ang pagsuporta at proteksiyon na mga tungkulin ng mga istrukturang materyales at accessories na magkasama ay bumubuo ng isang mahusay, ligtas, at maaasahang kagamitan sa conversion ng kuryente. Sa patuloy na pagpapabuti ng mga kinakailangan ng mga power system para sa kahusayan at pagiging maaasahan ng enerhiya, ang mga materyal ng transformer ay umuunlad din sa isang mas-enerhiya at matibay na direksyon. Halimbawa, unti-unting pinasikat ang paggamit ng mga amorphous alloy core at bagong composite insulating materials. Ang disenyo ng istruktura ay nagiging mas matalino. Sa pamamagitan ng pagsasama ng teknolohiya ng sensing at teknolohiya ng Internet of Things, naisasakatuparan ang tumpak na pagsubaybay at matalinong operasyon at pagpapanatili ng katayuan ng pagpapatakbo ng transpormer. Ang isang-malalim na pag-unawa sa mga materyales at istraktura ng pangunahing katawan ng transformer ay napakahalaga para sa disenyo, paggawa, pagpapatakbo at pagpapanatili, at pag-upgrade ng kagamitan, at nagbibigay din ng matatag na garantiya para sa pagtiyak ng matatag na operasyon ng power system.
