BESS Transformer Design Guide: Mula Harmonics hanggang Grid Integration



1. System Interface sa Pagitan ng Grid at BESS



Sa battery energy storage system (BESS), ang electrical isolation sa pagitan ng grid at energy storage system ay mahalaga upang maprotektahan ang mga inverter at battery system mula sa overvoltage at overcurrent na mga kondisyon na dulot ng mga pagkagambala sa grid.

Kasabay nito, kinakailangan ang conversion ng boltahe upang tumugma sa iba't ibang antas ng system, karaniwang tumataas mula sa 400V inverter na output sa 690V o 480V BESS na operating boltahe, at higit pa sa medium-mga antas ng boltahe ng grid para sa pagkakabit ng utility.

Ang electrical interface na ito ay nakakamit sa pamamagitan ng BESS transformer, na nagsisilbing kritikal na link sa pagitan ng mga power conversion system at ng utility grid.



2. Mga Function ng Battery Energy Storage System

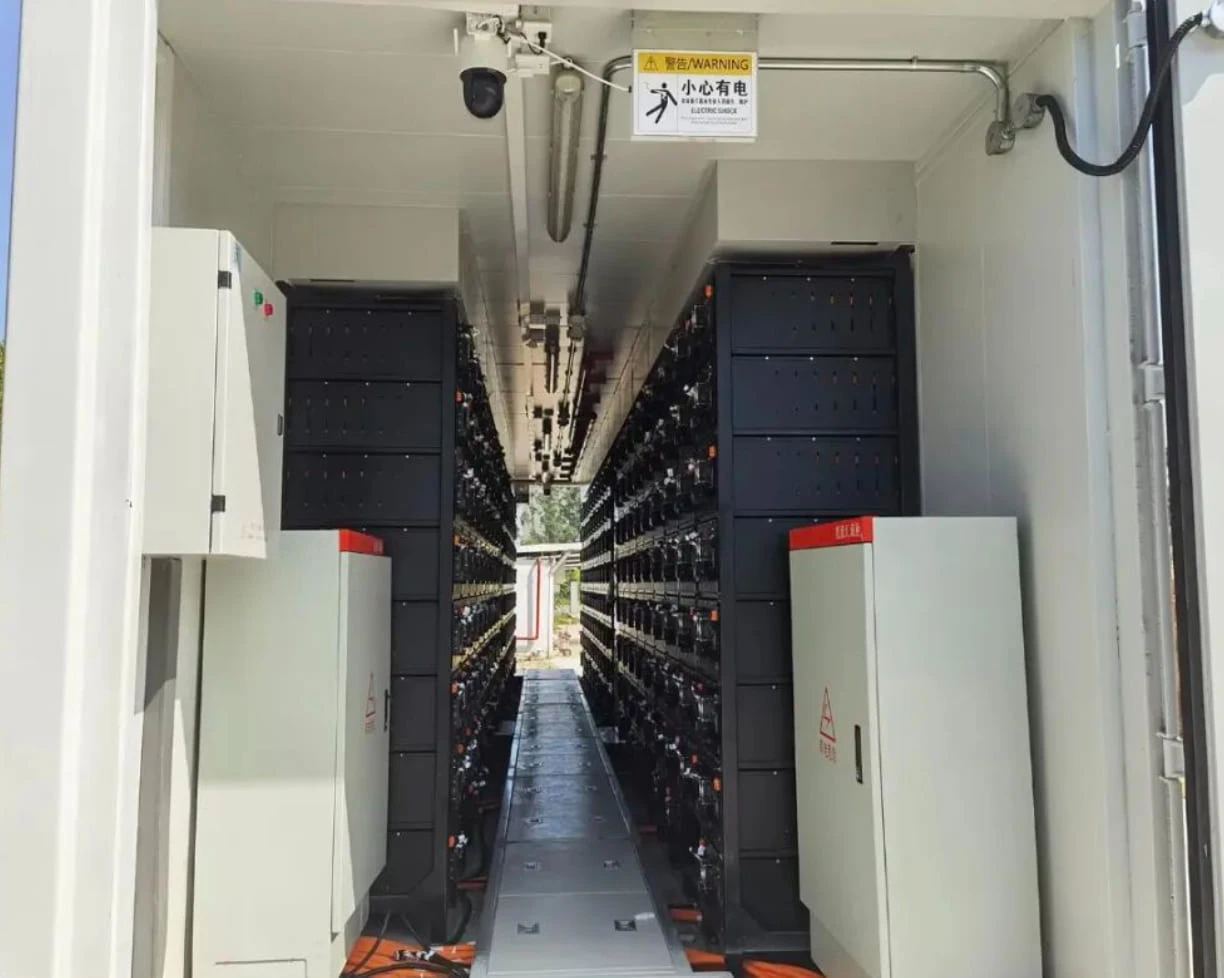

Ang Baterya-Energy Storage (BESS) ay isang{1}}baterya na sistema ng pag-iimbak ng enerhiya na epektibong nag-iimbak ng kuryenteng nabuo mula sa iba't ibang pinagmumulan ng kuryente, kabilang ang karbon, nuklear, hangin, at solar power, sa maraming paraan. Maaari itong mag-imbak ng labis na kuryente sa panahon ng peak renewable energy generation periods (solar at wind) at ilalabas ito kapag bumaba ang generation o tumaas ang konsumo.

Ang pagsasama-sama ng BESS sa renewable energy sources ay nakakatulong na mapabuti ang grid reliability at stability, na ganap na gumagamit ng berdeng kuryente. Higit pa rito, kung ang solusyon ay naaangkop na pinalaki at maayos-na isinama, ang teknolohiyang ito ay maaaring balansehin ang mga presyo ng kuryente at bawasan ang pangangailangan para sa pag-retrofitting ng fossil fuel-based na grids.



• Peak shaving & load following
• Pagpapabuti ng kalidad ng kapangyarihan
• Pagiging maaasahan at backup na suporta
• Mga Serbisyo sa Grid at Suporta sa Smart Grid





3. Ano ang Tinutukoy ng Tunay na BESS Transformer Design



Ang tunay na BESS transpormer ay hindi binagong distribution transpormer.

Ito ay isang espesyal na bahagi ng elektrikal na partikular na idinisenyo para sa mga sistema ng pag-iimbak ng enerhiya ng baterya, kung saan ang pagbibisikleta, mga harmonika, at bidirectional na daloy ng kuryente ay mga normal na kondisyon ng pagpapatakbo. Gumagana ito nang mapagkakatiwalaan sa loob ng mga dynamic na electrical system ng isang sistema ng imbakan ng enerhiya ng baterya, na patuloy na umaangkop sa pagbabago ng mga kondisyon ng pagkarga at waveform.



3.1 Idinisenyo para sa Patuloy na Pagbibisikleta ng Enerhiya



Ang isang BESS transpormer ay gumagana sa ilalim ng paulit-ulit na pag-charge at pag-discharge, kadalasan nang maraming beses bawat araw. Ang pag-uugali ng pagbibisikleta na ito ay lumilikha ng mga kondisyon ng thermal at elektrikal na stress na wala sa mga tradisyonal na aplikasyon sa pamamahagi.

Ang mga pangunahing pagsasaalang-alang sa disenyo ay kinabibilangan ng:

• Na-optimize na sistema ng paglamig ng ONAN / ONAF para sa paikot na operasyon
• Mataas na thermal class insulation na materyales para sa pinahabang thermal endurance
• Kinokontrol na hot{0}}pagtaas ng temperatura sa ilalim ng mga kondisyon ng dynamic na pagkarga
• Matatag na pagganap sa ilalim ng madalas na pagbabagu-bago ng pagkarga

Tinitiyak nito ang pangmatagalang-maaasahan sa sistema ng pag-iimbak ng enerhiya kung saan inaasahan ang tuluy-tuloy na throughput ng enerhiya.



3.2 Harmonic-Mapagparaya na Disenyo para sa Inverter-Mga Sistemang Batay



Sa modernong BESS electrical system, ang mga power conversion system (PCS) at inverter ay nagpapakilala ng makabuluhang harmonic distortion at hindi{0}}linear loading na kondisyon.

Samakatuwid, ang isang angkop na transpormer ng BESS ay dapat kasama ang:

• K-Factor rated na disenyo (karaniwang K-4 hanggang K-20 depende sa aplikasyon)
• Binawasan ang stray flux at na-optimize na disenyo ng magnetic path
• Pinahusay na istraktura ng paikot-ikot upang mabawasan ang mga pagkalugi ng harmonic
• Lower eddy current at karagdagang stray loss

Pinapabuti ng mga feature na ito ang thermal stability at operational reliability sa harmonic-rich environment na tipikal ng malalaking-scale na pag-install ng BESS.

3.3 High dv/dt Insulation System para sa PCS Switching



Ang mabilis na pagpapatakbo ng paglipat sa mga PCS system ay nagdudulot ng mataas na dv/dt voltage stress, na naglalagay ng tuluy-tuloy na presyon sa mga transformer insulation system.

Upang matiyak ang pangmatagalang-dielectric na pagiging maaasahan, ang isang tunay na BESS transformer ay nangangailangan ng:

• Ang mataas na dv/dt insulation ay makatiis sa kakayahan
• Bahagyang discharge-istrukturang pagkakabukod
• Pinatibay na disenyo ng koordinasyon ng dielectric
• Pinahusay na surge voltage tolerance para sa mga lumilipas na kondisyon

Pinoprotektahan ng diskarteng ito sa disenyo ang transformer mula sa paulit-ulit na mataas-dalas na electrical stress na nabuo sa loob ng system ng pag-iimbak ng enerhiya.

3.4 Electromagnetic Shielding at Grid Stability



Mahalaga ang electrostatic at electromagnetic shielding sa grid-mga application na BESS na konektado, lalo na kung saan mahalaga ang kalidad ng kuryente at katatagan ng grid.

Kasama sa mga pag-andar nito ang:

• Pagbawas ng capacitive coupling sa pagitan ng mga windings
• Pagpigil sa lumilipas na pagkagambala sa boltahe
• Pagpapabuti ng pagganap ng electromagnetic compatibility (EMC).
• Pagpapahusay ng katatagan sa mahinang kondisyon ng grid

Ito ay lalong mahalaga sa utility-scale na BESS power system kung saan gumagana ang maraming inverter nang magkasabay.



3.5 Mababang-Loss Core Design para sa High-Efficiency Operation



Dahil ang enerhiya sa isang BESS system ay dumadaan sa transformer sa panahon ng parehong pag-charge at pag-discharge, kahit na ang maliliit na pagkalugi ay maaaring makaapekto nang malaki sa pangkalahatang kahusayan ng system.



Kasama sa mga karaniwang core design optimization ang:

Ang mga pagpapahusay na ito ay direktang nag-aambag sa mas mataas na round-episyente sa biyahe sa BESS.



3.6 Eco-Friendly at Fire-Ligtas na Insulation System





3.7 System-Mga Kinakailangan sa Level Engineering

Ang isang BESS transpormer ay dapat na isama sa buong sistema ng pag-iimbak ng enerhiya:

• Custom na impedance para sa mga PCS load
• Pagkatugma sa maraming mga configuration ng inverter
• Mataas na overload na kakayahan nang walang pagkasira ng insulasyon
• Pagsasama sa switchgear at mga sistema ng proteksyon
• Bidirectional na suporta sa pagpapatakbo



4. BESS Transformer Solutions ng SCOTECH



Nagbibigay ang SCOTECH ng mga engineered transformer solution para sa BESS, na sumasaklaw sa mga pad mounted transformer, maliliit na substation transformer, at power transformer.

Ang bawat solusyon ay partikular na idinisenyo para sa mga kinakailangan ng BESS electrical system tulad ng:

• Bidirectional na daloy ng kuryente
• Harmonic distortion mula sa mga PCS system
• Patuloy na operasyon ng pagbibisikleta

Sa halip na karaniwang kagamitan sa pamamahagi, ang SCOTECH ay tumutuon sa application-spesipikong transformer engineering para sa tunay na mga kundisyon ng imbakan ng enerhiya.

4.1. Pad Mounted Transformer para sa BESS Applications



Ang mga pad mounted transformer ay malawakang ginagamit sa mga containerized at komersyal na BESS system, na nagbibigay ng compact at mahusay na interface sa pagitan ng PCS at ng grid.

4.2. Maliit na Substation Transformer para sa BESS Grid Integration



Maliit na mga transformer ng substationay ginagamit sa medium-boltahe na BESS interconnection system, kung saan ang power conditioning at grid compliance ay kritikal.



4.3. Power Transformer para sa Utility-Scale BESS Systems



Inilalapat ang mga power transformer sa malalaking-mga planta ng pag-iimbak ng enerhiya at grid-level na BESS na proyekto, kung saan direktang nakakaapekto ang kahusayan at pagiging maaasahan sa ROI ng system.





4.4. SCOTECH BESS Engineering Capability & Integration





Sa isang battery energy storage system (BESS), ang transformer ay hindi isang standalone na bahagi, ngunit isang pangunahing interface sa pagitan ng PCS at ng grid.

Kasama sa karaniwang BESS electrical system ang mga module ng baterya, BMS, PCS, transformer, switchgear, at koneksyon ng grid, kung saan dumadaloy ang enerhiya sa magkabilang direksyon habang nagcha-charge at naglalabas.

Upang matiyak ang matatag na operasyon sa ilalim ng mga kundisyong ito, ang SCOTECH ay nagdidisenyo ng mga transformer batay sa mga tunay na kinakailangan ng system kaysa sa mga karaniwang configuration.



Kabilang sa mga pangunahing kakayahan ang:
• Custom na disenyo batay sa PCS/inverter configuration
• Pag-optimize para sa load profile at pagpapatakbo ng pagbibisikleta
• Harmonic-mapagparaya na disenyo para sa inverter-na mga system
• Pagtutugma ng impedance para sa matatag na pagsasama ng system
• Mataas na overload na kakayahan nang hindi binabawasan ang buhay ng pagkakabukod
• Pagsunod sa mga pamantayan ng IEEE / ANSI / CSA / IEC



Ang mga SCOTECH transformer ay malawakang ginagamit sa utility-scale, C&I, at renewable + storage hybrid na proyekto ng BESS.



5. Bakit Direktang Naaapektuhan ng Disenyo ng Transformer ang ROI



Sa isang battery energy storage system (BESS), ang transpormer ay madalas na minamaliit.

Ngunit ito ay direktang nakakaapekto sa:

6. Konklusyon



Habang patuloy na lumalawak ang mga sistema ng imbakan ng enerhiya ng baterya, ang BESS transformer ay naging isang kritikal na bahagi para sa pagsasama-sama ng grid, kahusayan ng system, at pagiging maaasahan ng pagpapatakbo. Hindi tulad ng mga tradisyunal na transformer, dapat itong makatiis sa bidirectional na daloy ng kuryente, tuluy-tuloy na pagbibisikleta, harmonika, at mabilis na paglipat ng inverter. Ang tamang disenyo ng transformer ay direktang nakakaapekto sa pagganap, katatagan, at pangmatagalang-kakayahang kumita ng mga modernong proyekto ng BESS.
