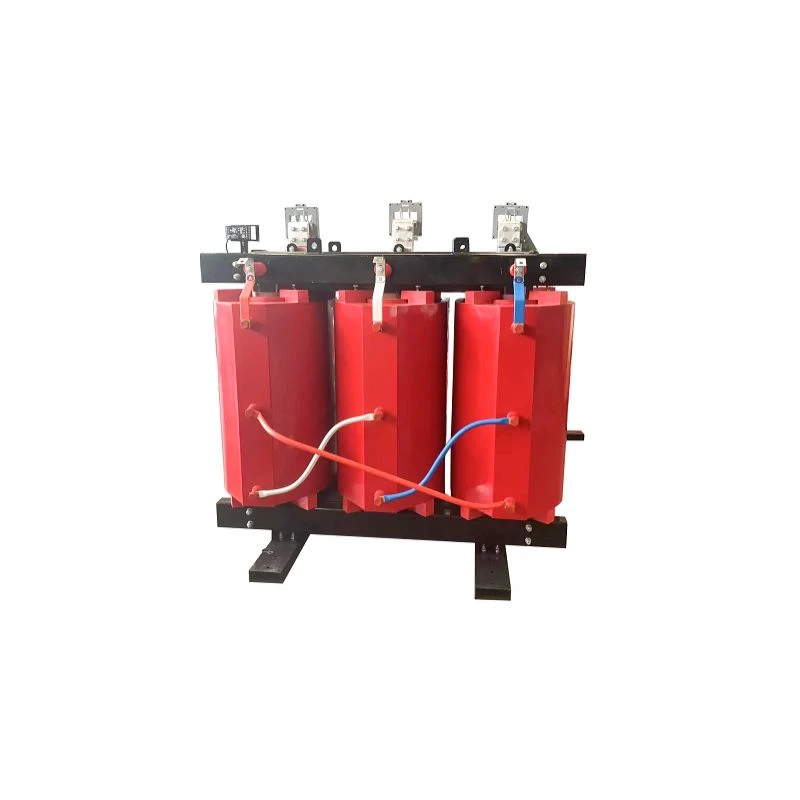

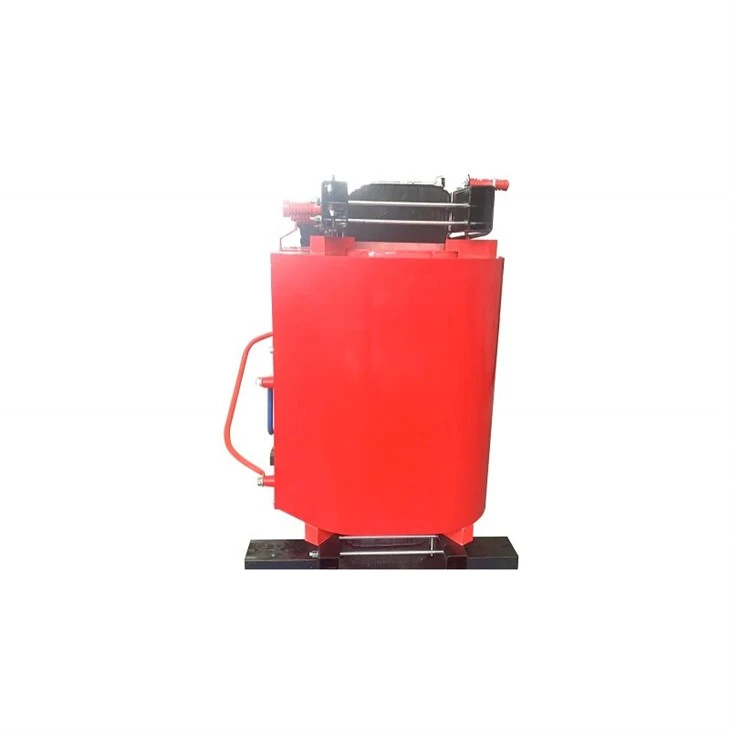

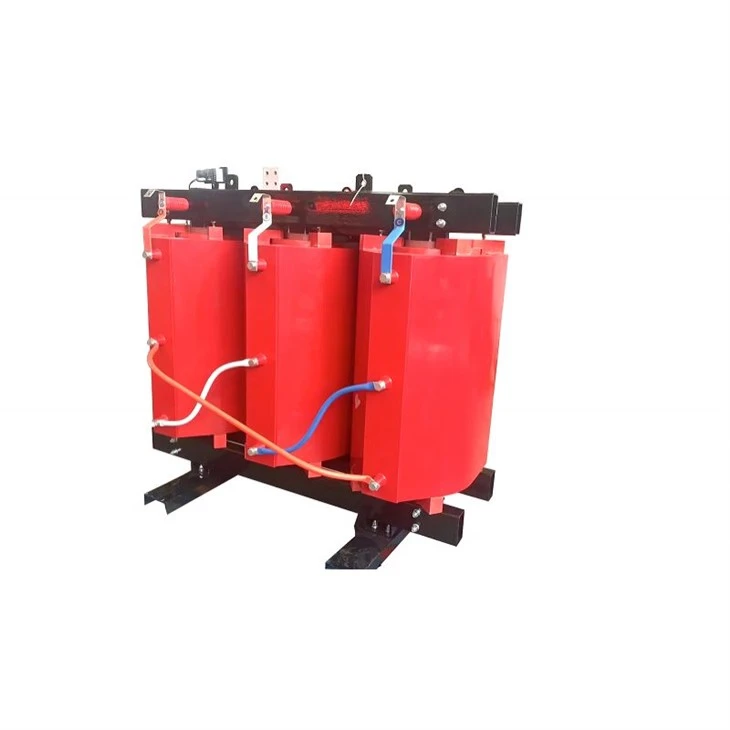

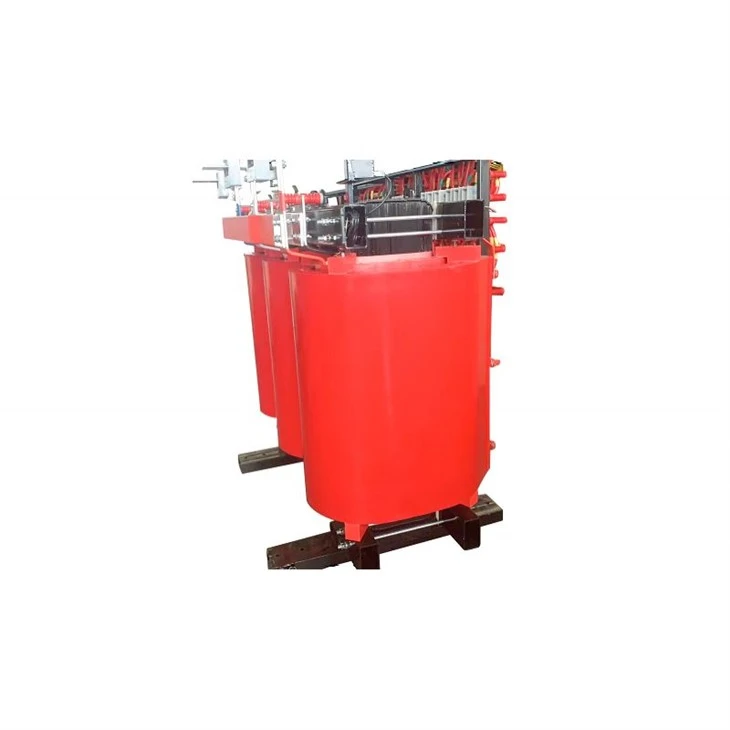

2100 kVA Dry Type Distribution Transformer-13.8/0.46 kV|South Africa 2024

01 Pangkalahatan

1.1 Paglalarawan ng Proyekto

Ginawa para sa isang customer sa South Africa noong 2024, itong 2100 kVA dry type distribution transformer ay nagtatampok ng mga windings na ganap na naka-encapsulated sa epoxy resin. Dahil walang langis-, pinapababa nito ang panganib ng sunog at polusyon sa kapaligiran. Sa Class F insulation na na-rate para sa operating temperature na hanggang 155℃.

Ang transpormer ay na-rate sa 2100 kVA, na may pangunahing boltahe na 13.8 kV at pangalawang boltahe na 0.468 kV (468 V). Ito ay mainam para sa pagpapagana ng mga mine hoist at heavy processing equipment na gumagana sa 468 V.

Ang pangkat ng vector nito ay D(+15℃)d0, kung saan ang mataas na-voltage side ay nagtatampok ng +15℃na phase shift. Ang disenyong ito ay nakakatugon sa mga kinakailangan sa bahagi ng system at nakakatulong na bawasan ang mga harmonika at nagpapalipat-lipat na mga alon sa panahon ng parallel na operasyon.

Ang core ay gawa sa grain oriented na silicon steel, na nagbibigay ng mababang pagkalugi at mataas na magnetic flux density, na nag-aambag sa mababang pagkawala ng-load na 3.2 kW.

Nilagyan ng temperatura controller at kasalukuyang transpormer (5000/1 CT), sinusuportahan ng transpormer ang paikot-ikot na pagsubaybay at proteksyon ng temperatura, pati na rin ang kasalukuyang pagsukat, na nagpapadali sa pagsasama sa mga sistema ng proteksyon at pagsubaybay.

1.2 Teknikal na Detalye

2100kVA Resin cast dry type transformer specification at data sheet

1.3 Mga guhit

2100kVA Resin cast dry type transformer drawing

02 Paggawa

2.1 Core

Ang 2100 kVA three-phase dry type distribution transformer core ay gumagamit ng grain-mga silicon steel sheet na may mataas na magnetic permeability, pinapahusay ang electromagnetic na kahusayan at binabawasan ang mga pagkawala ng core. Ang mga sheet na ito ay may malalakas na mekanikal na katangian upang makatiis sa pagpoproseso at-matagalang stress. Tinitiyak ng SCOTECH ang mga burr na Mas mababa sa o katumbas ng 0.02mm at walang mga depekto. Ang stacked core ay pinahiran ng moisture-proof epoxy resin para sa karagdagang tibay at proteksyon sa halumigmig.

2.2 Paikot-ikot

Nagtatampok ang dry type transformer ng dalawang windings, na parehong ginawa gamit ang matibay na aluminum conductor para matiyak ang mahusay na performance at mahabang buhay ng serbisyo. Ang lahat ng windings ay insulated gamit ang Class F insulation materials, at ang buong coil ay vacuum na pinapagbinhi ng Class F epoxy resin, na bumubuo ng solid, moisture-resistant at thermally stable na insulating system.

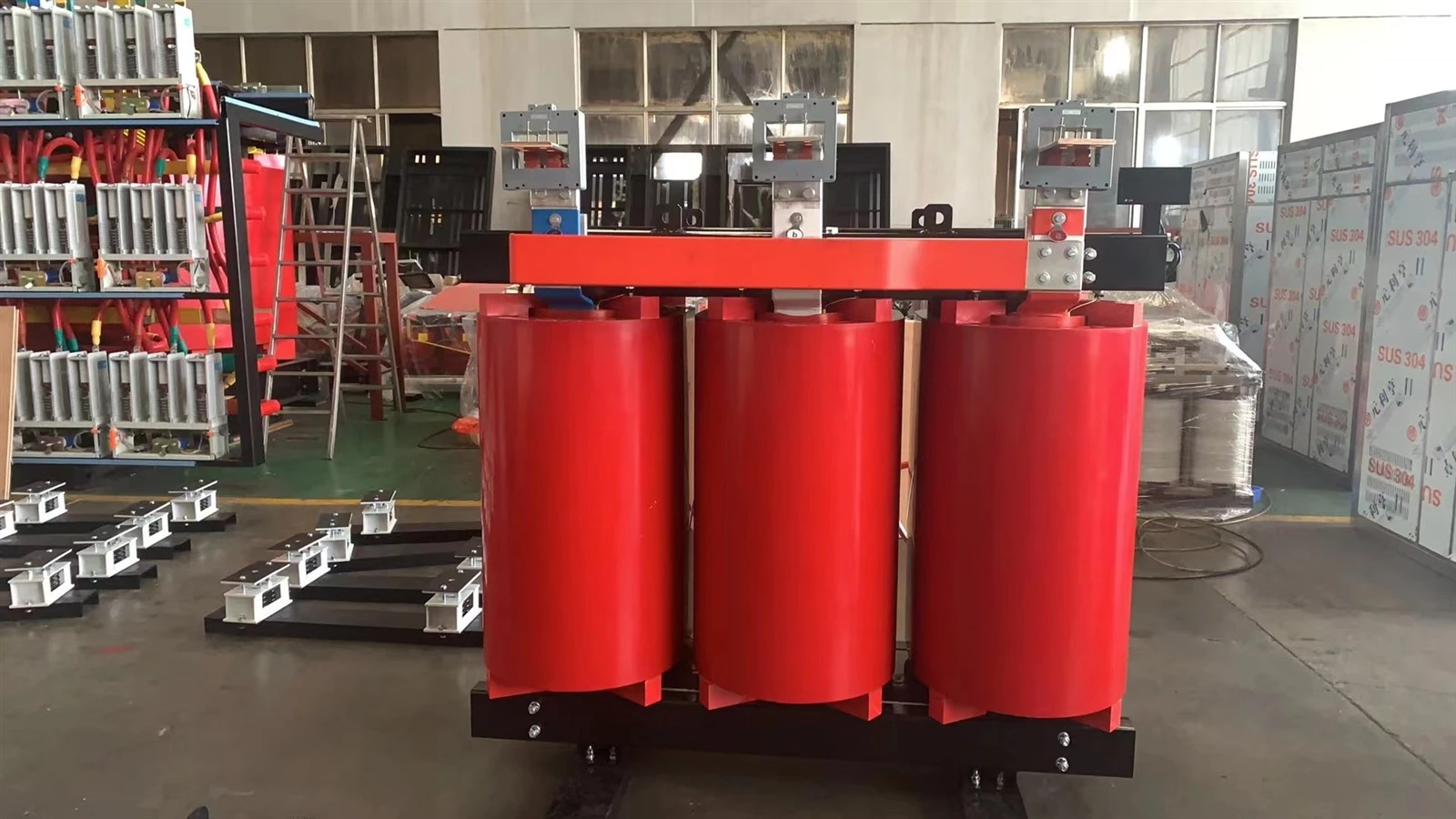

2.3 huling pagpupulong

Ang mga gawa-gawang bahagi ng core at paikot-ikot ay binuo, kung saan ang mga koneksyon sa kuryente, pagkakabukod, at pag-aayos ng istruktura ay isinasagawa.

Sa ilalim ng vacuum, ang epoxy resin ay ibinubuhos sa pagitan ng mga windings at ng core, na bumubuo ng isang solid, cured na istraktura.

Pagkatapos ng pagpupulong at pagpapagaling, isang serye ng mga pagsusuring elektrikal at mekanikal ang isinasagawa upang matiyak na ang transpormer ay nakakatugon sa mga pamantayan sa disenyo at kaligtasan.

03 Pagsubok

Karaniwang Pagsusulit

1. Pagsukat ng paikot-ikot na pagtutol

2. Pagsukat ng ratio ng boltahe at pag-check ng phase displacement

3. Pagsukat ng short-circuit impedance at pagkawala ng load

4. Pagsukat ng walang-load at kasalukuyang pagkawala

5. Inilapat na pagsubok sa boltahe

6. Sapilitan boltahe makatiis pagsubok

7. Pagsubok ng partial discharge

8. Oil Dielectric Test

Mga Resulta ng Pagsusulit

04 Pag-iimpake at Pagpapadala

05 Site at Buod

Ang 2100 kVA resin cast dry type distribution transformer ay espesyal na idinisenyo para sa isang customer sa South Africa. Ang transformer na ito ay partikular na angkop para sa mabibigat na-mga makinarya, malalaking motor, at kagamitan sa pagpoproseso sa pagmimina at pang-industriya na mga aplikasyon na nangangailangan ng mataas na kapasidad ng pagkarga. Ang SCOTECH ay handang magbigay ng propesyonal na pagpapasadya at kalidad ng serbisyo upang matugunan ang iyong mga pangangailangan.

Bilang isang propesyonal na dry type transformer manufacturer, nag-aalok ang SCOTECH ng mga produktong sumusunod sa mga internasyonal na pamantayan gaya ng IEC, ANSI/IEEE, NEMA, CSA, at BS. Ang aming resin cast dry type transformer ay sumasaklaw sa mga na-rate na kapangyarihan mula 50 kVA hanggang 15 MVA, na may matataas na boltahe hanggang 36 kV. Parehong available ang 50 Hz at 60 Hz frequency, na may mga koneksyon sa delta o star. Ang mga windings ng katamtamang boltahe ay naka-encapsulated sa epoxy resin, na may mga klase ng insulation mula sa A, E, B, F hanggang H, at mga antas ng proteksyon na nako-customize mula sa IP 2X hanggang IP 4X.

Kasama sa mga opsyon sa pagpapalamig ang natural air cooling (ONAN) at forced air cooling (ONAF), na nilagyan ng maraming temperature sensor at thermal relay para sa maaasahang thermal protection. Nagbibigay din kami ng mga accessory gaya ng mga gulong, kasalukuyang transformer, sa-load tap changers (OLTC), at marshalling box upang matugunan ang iba't ibang pangangailangan ng customer.
